今年年初小米推出了一款口袋版10000mAh快充移動電源,不僅設計得十分小巧,而且介面多性能實用。近日充電頭網發現小米推出了全新設計的口袋版Pro充電寶,相信很多人也很關注這款新品。

為此充電頭網第一時間入手了這款充電寶,某東售價199元。這款產品也是主打小巧便攜以及快充,不過相比上一代功率更大,達到了驚人的33W。此外產品機身設計得非常圓潤簡潔,使用手感也很好。下面就一起來看看這款充電寶的詳細拆解,探索內部的做工用料區別。

一、小米33W充電寶外觀

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

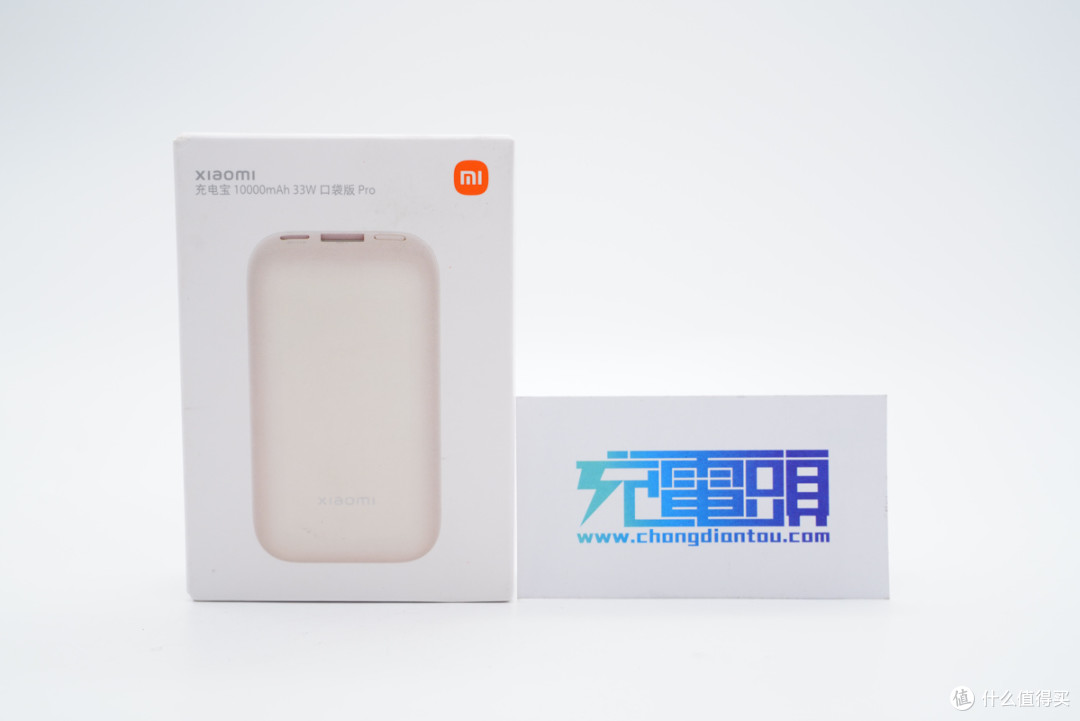

包裝盒正面印有小米品牌logo、充電寶名稱和外觀圖。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

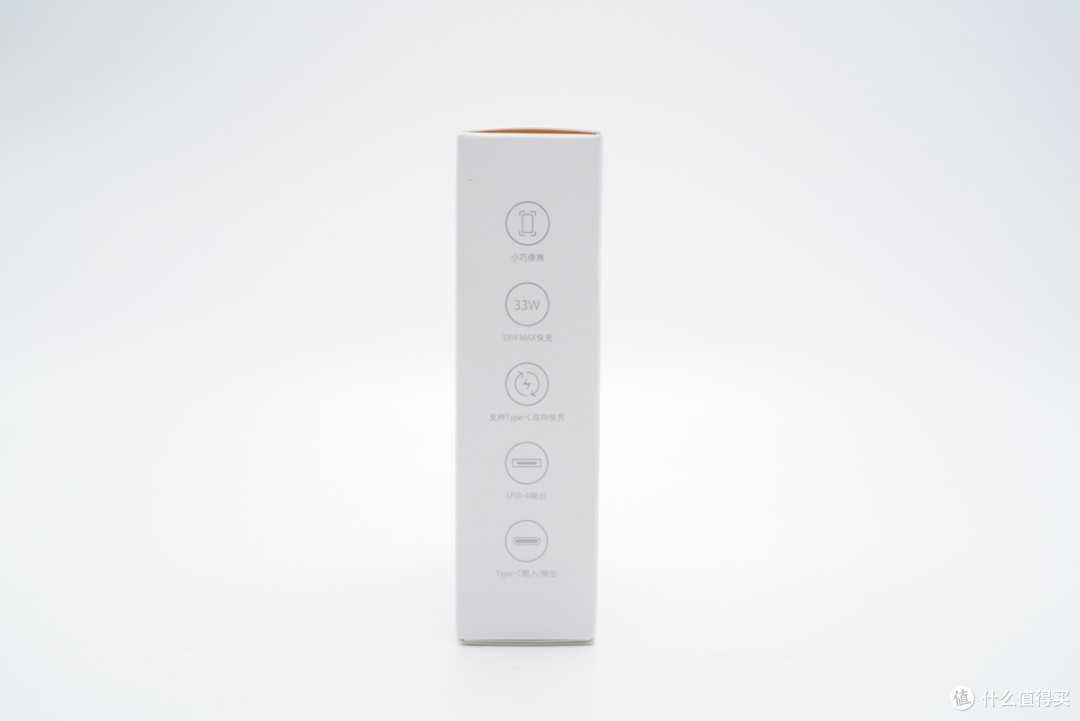

側面印有小巧便攜、33W MAX快充、支援Type-C雙向快充、USB-A輸出、Type-C輸入/輸出五大賣點標識。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

背面印有產品參數資訊,並貼有防偽貼紙。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

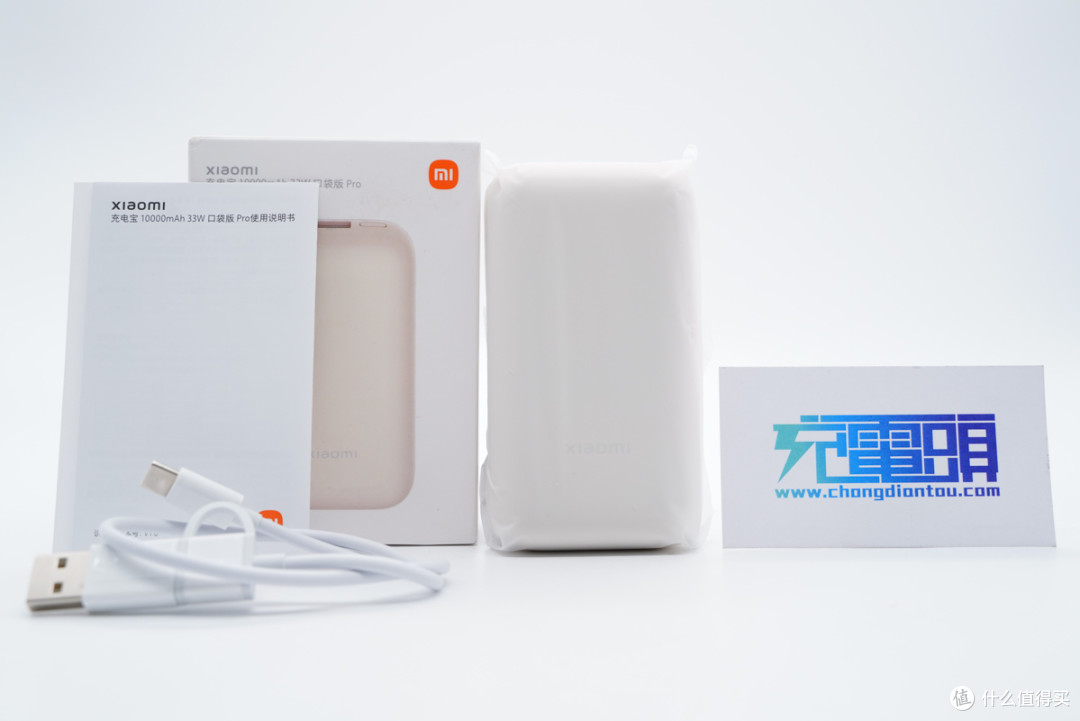

包裝內含充電寶、特殊資料線以及使用說明書,充電寶外套防塵袋。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

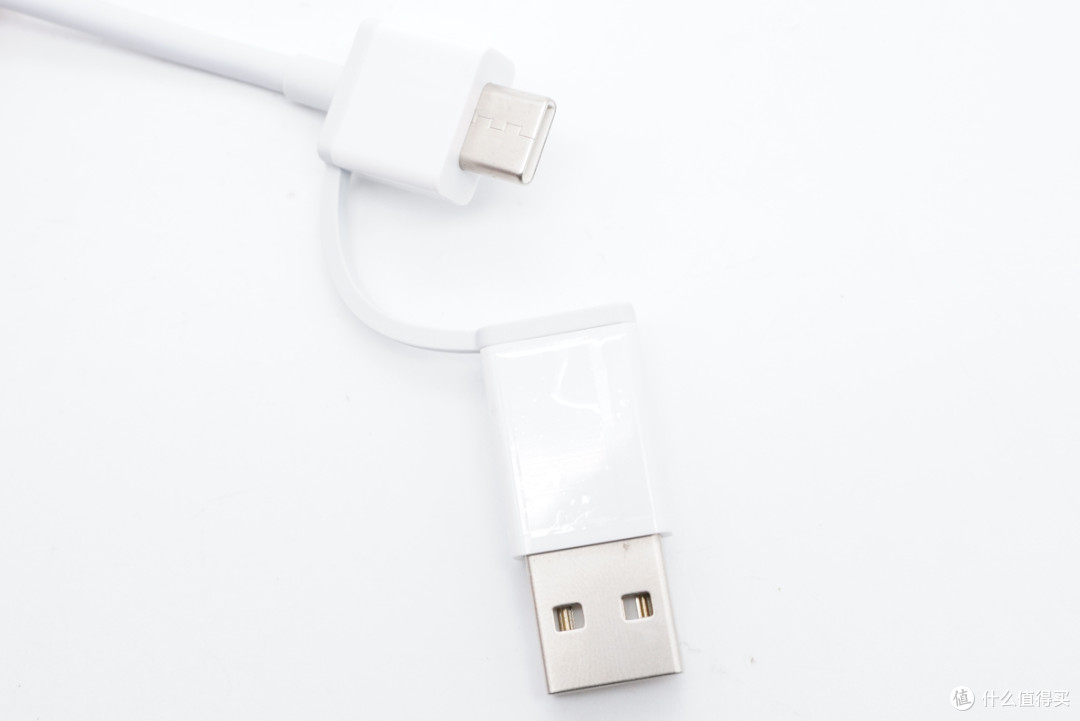

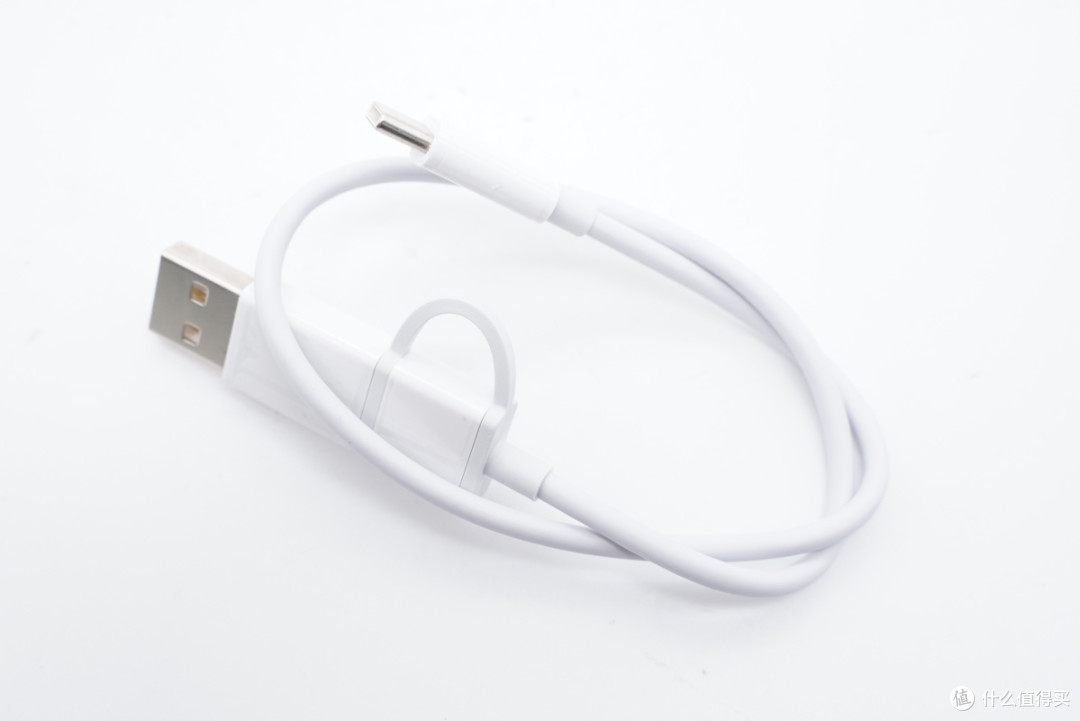

資料線特殊是其自帶一個C to A轉接頭,本身是一條CC短線。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

這樣一條線,充電寶配備的1A1C介面都能用,無需再額外配線,使用方便省心。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

充電寶整體採用象牙白配色,正面以及側身外殼高光亮面處理,加上邊角過渡十分圓潤,手感非常好。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

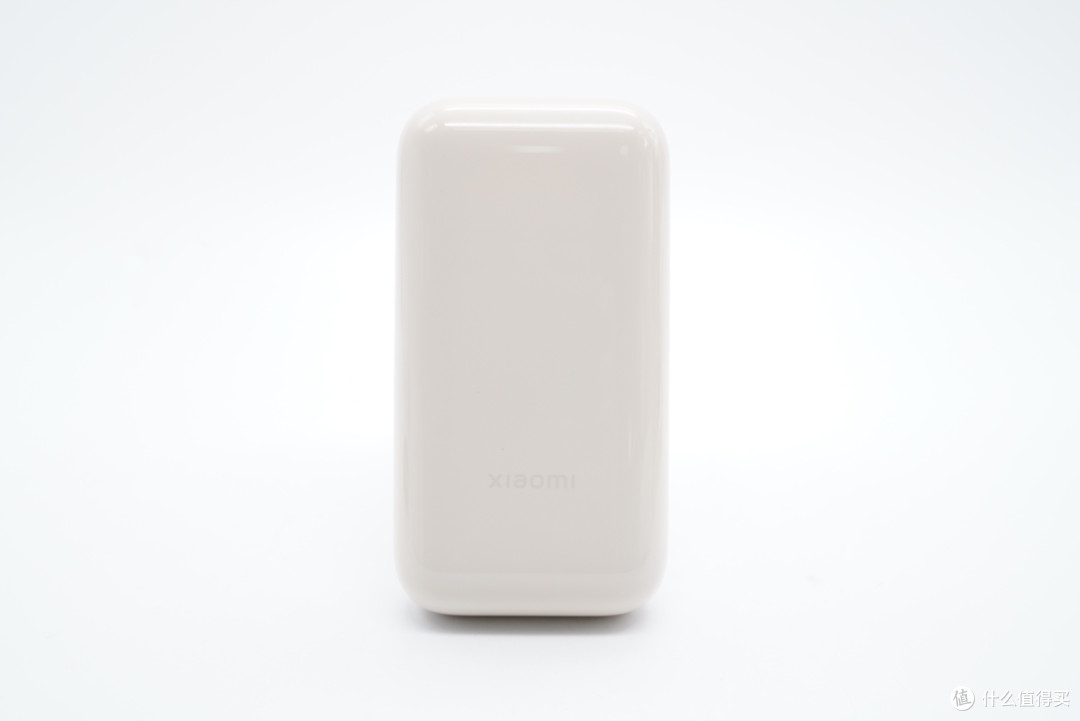

機身正面僅設計有xiaomi品牌字樣,十分簡潔。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

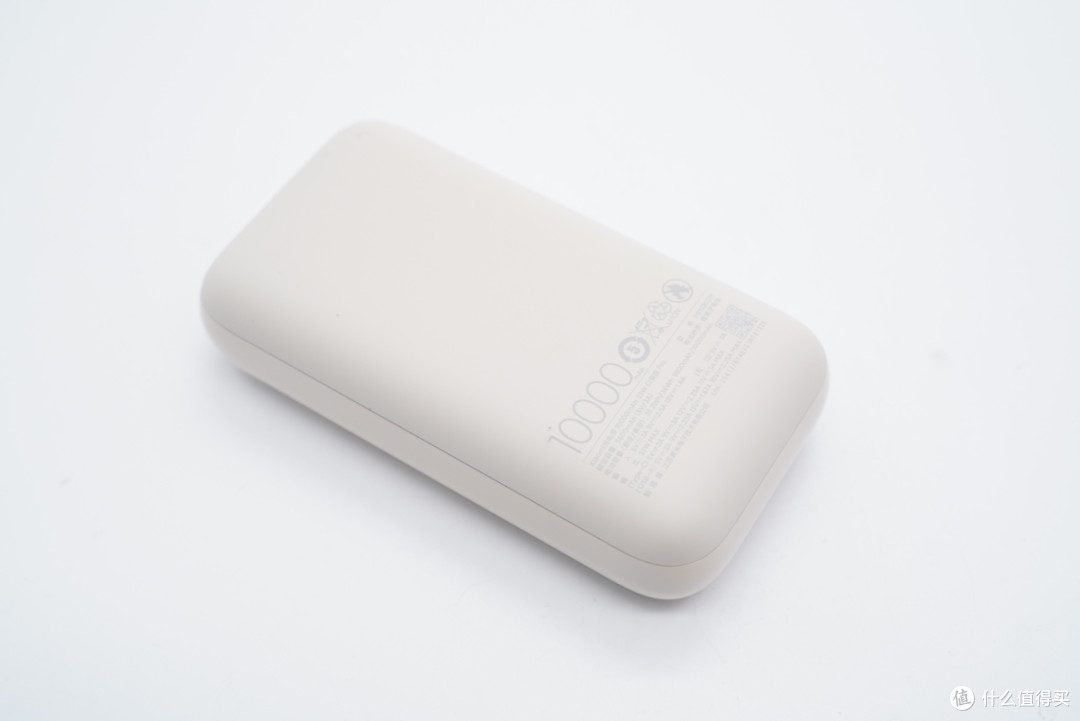

機身背面外殼磨砂處理。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

並且背面印有充電寶參數資訊

型號:PB1030ZM

電池種類:鋰離子電池

額定容量:5600mAh(5V3A)

電池能量(額定/典型):35.2Wh/36Wh 9800mAh/10000mAh

輸入:5V3A、9V2.5A、12V1.8A

輸出:33W Max

(Type-C):5V3A、9V3A、12V2.25A、11V3A MAX

(USB-A):5V3A、9V2.23A、12V1.67A、10V2.25A

(雙口):5V3A

製造商:江蘇紫米電子技術有限公司

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

頂部配有電源鍵和1A1C介面。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

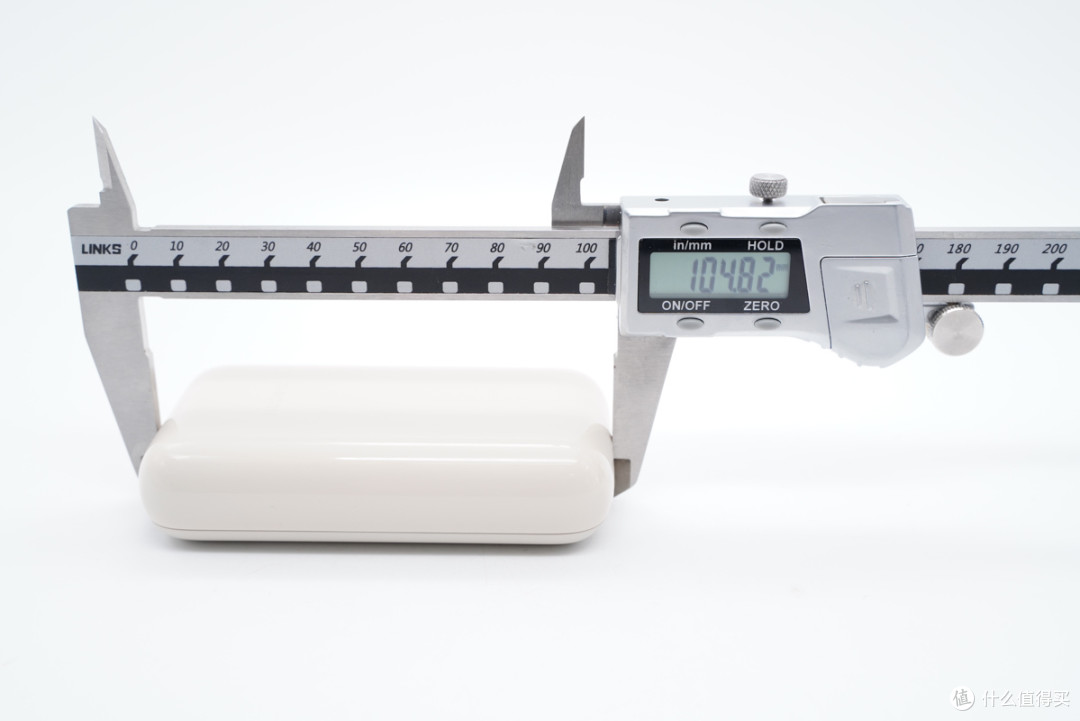

測得充電寶機身長度為104.82mm。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

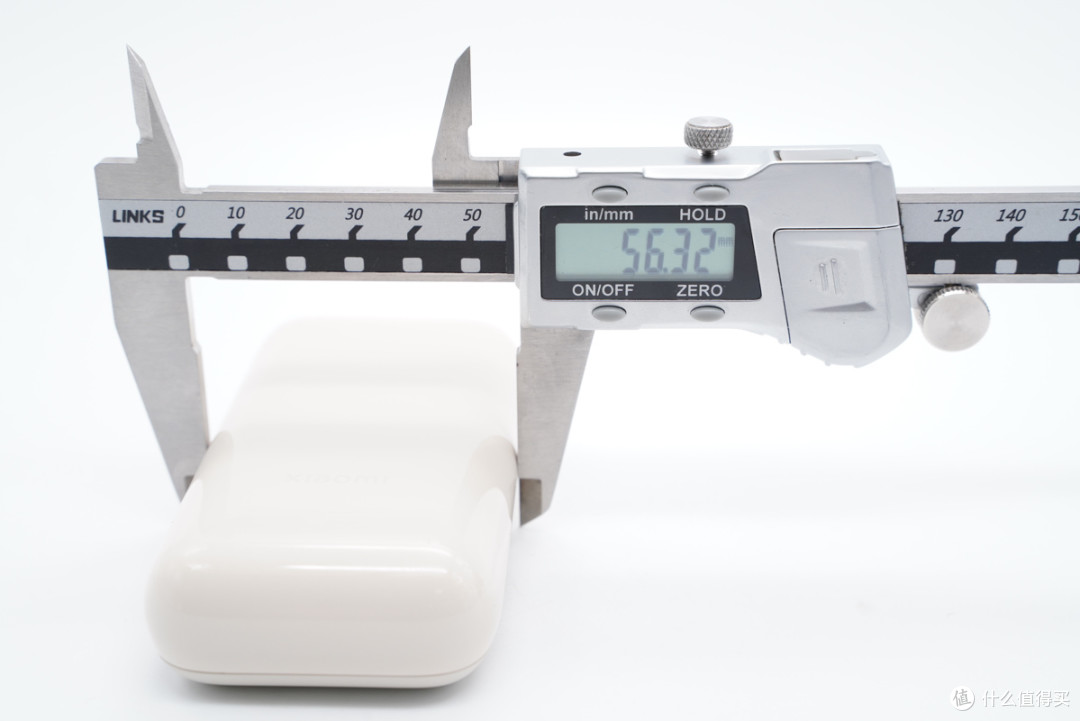

寬度為56.32mm。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

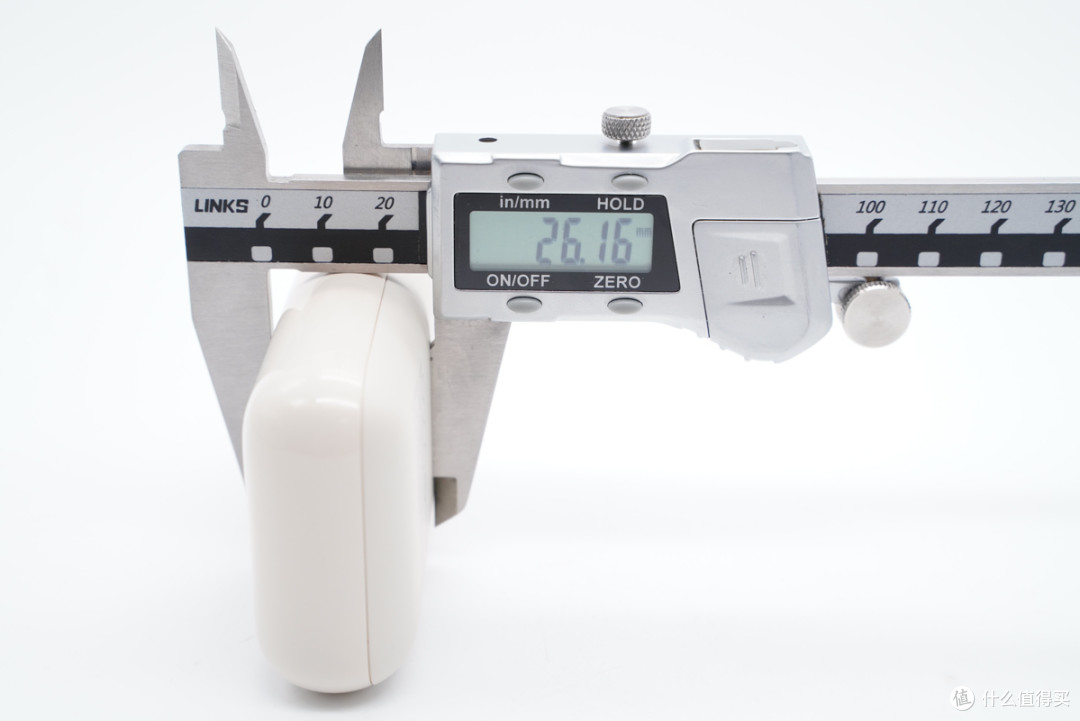

厚度為26.16mm。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

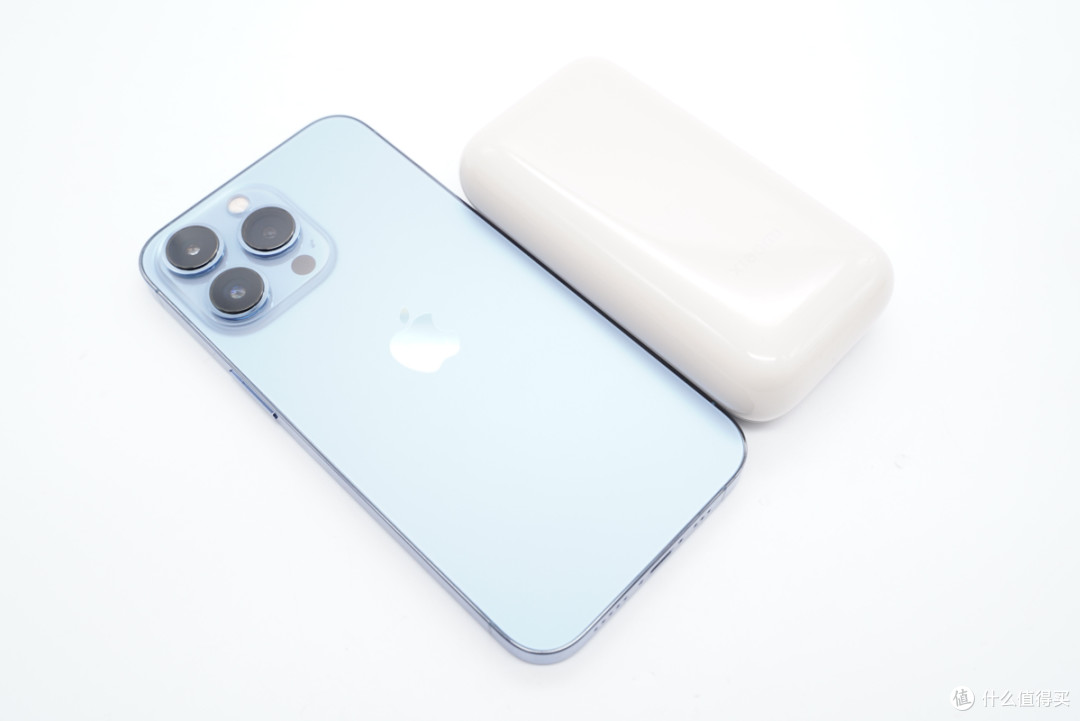

和蘋果iPhone 13 Pro手機對比,要小得多。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

拿在手上的直觀感受,小巧圓潤。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

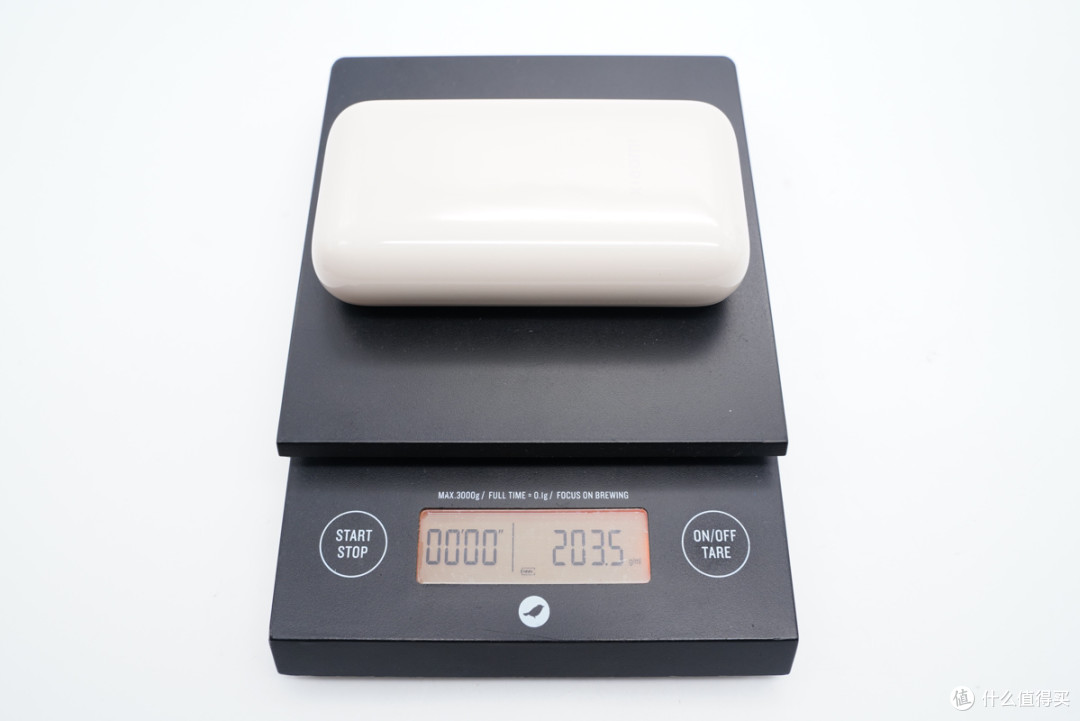

淨重約為204g。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

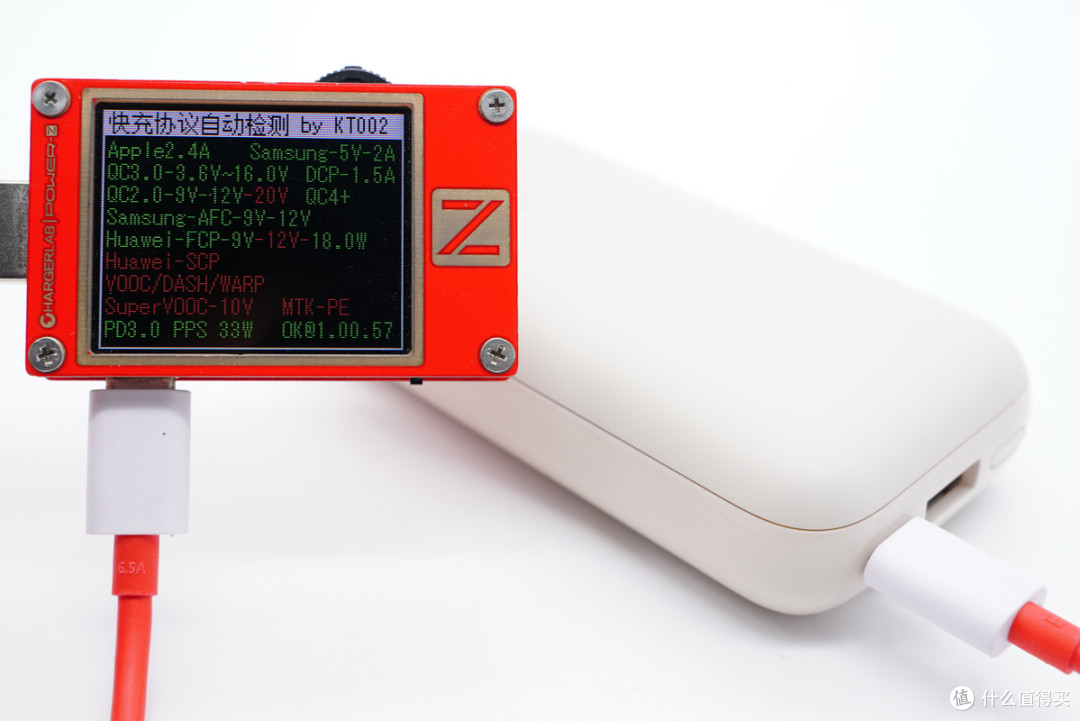

使用ChargerLAB POWER-Z KT002測得USB-A口支援Apple 2.4A、Samsung 5V2A、DCP協議,以及QC2.0/3.0、AFC、FCP快充協議。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

另外測得USB-C口支援QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.25A三組固定電壓檔位,以及5-11V3A一組PPS電壓檔位。此外這款充電寶還支援小米私有快充協議,只是表沒有測出來。

二、小米33W充電寶拆解

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

將兩部分外殼拆開,電池打膠加固,PCB板上覆蓋黑色塑料殼和導熱墊。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

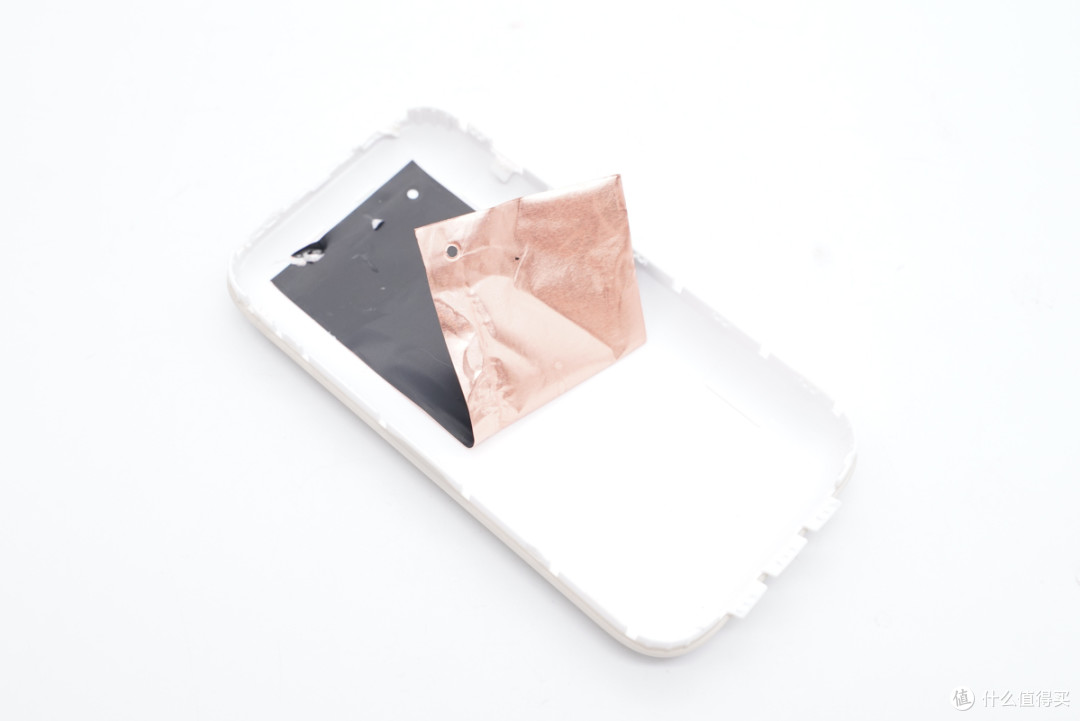

外殼上貼有散熱銅箔和絕緣紙。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

黑色塑料殼以及PCB板使用螺絲固定。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

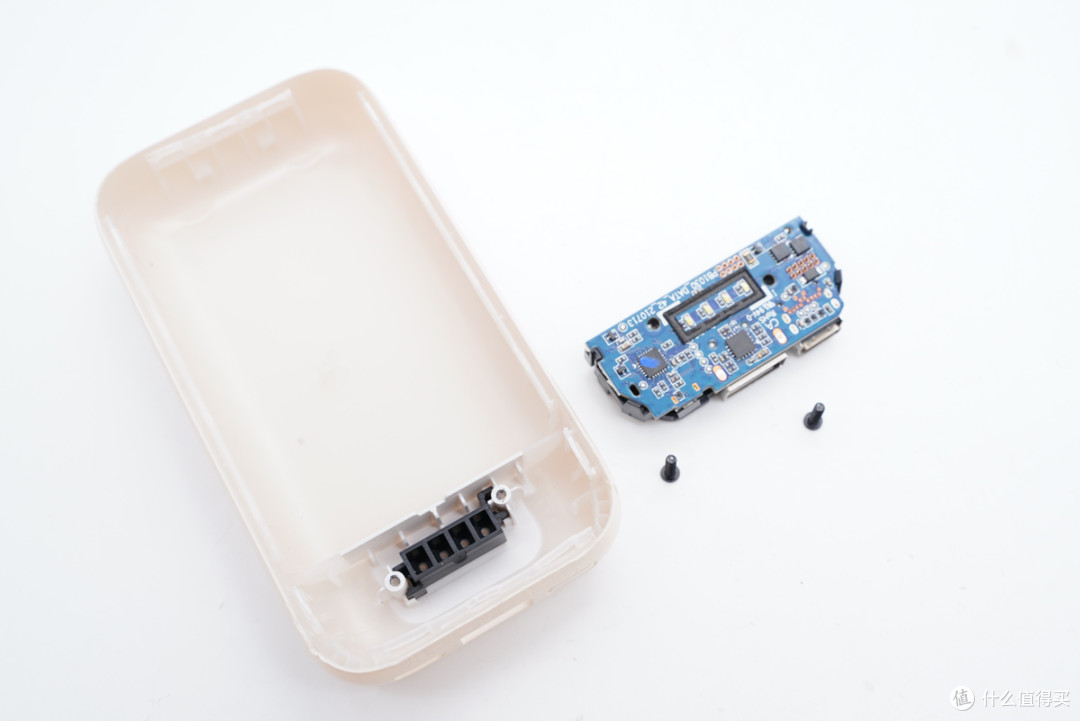

小板下方還有一塊PCB板,之間通過排針連接,塑料板進行隔離。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

將另一塊小板也拆下,外殼上固定有LED燈隔離槽,防止串光。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

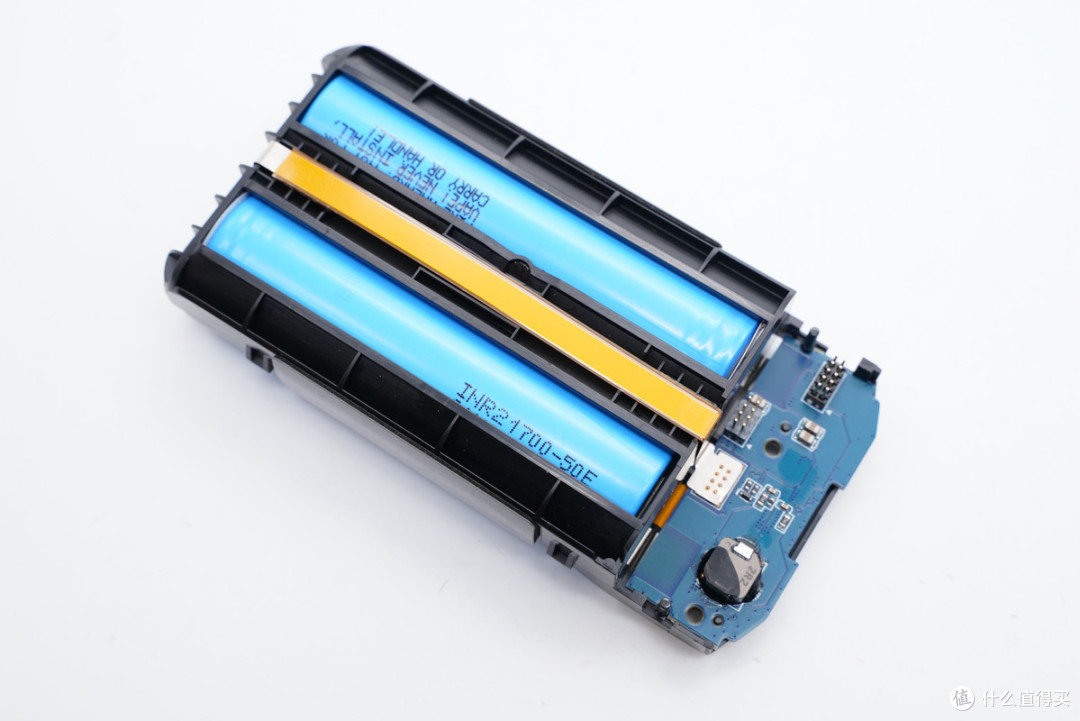

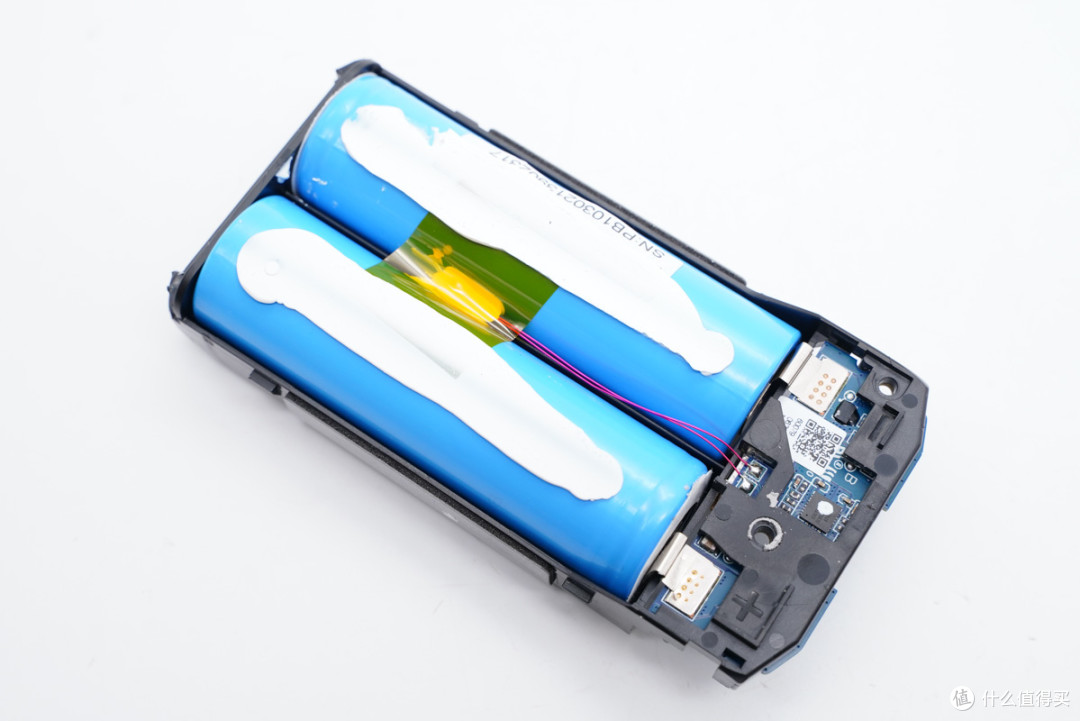

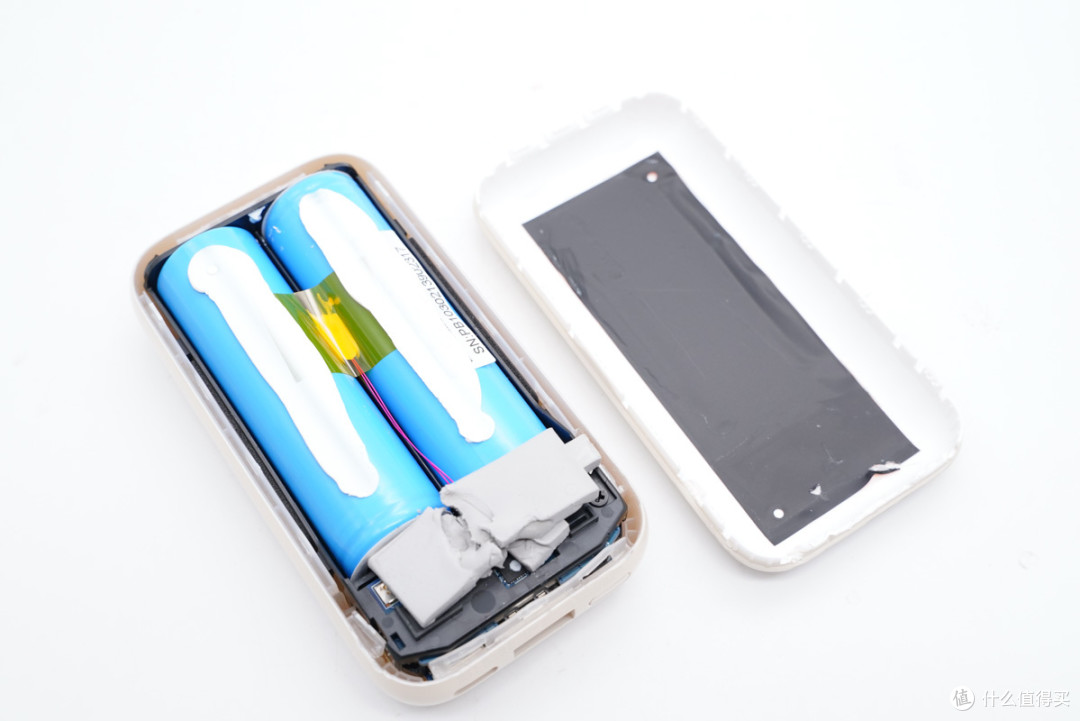

兩顆電池置於塑料框中固定保護,之間打膠固定一顆熱敏電阻進行溫度監控,和PCB板通過鎳帶點焊連接。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

塑料框中背面鏤空幫助散熱,鎳帶包裹絕緣膠帶。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

兩顆電芯均為三星INR21700-50E,尺寸規格為21700,單顆容量5000mAh。電池上印有注意事項,著火危險,不能用於電子煙,禁止安裝,攜帶或手持。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

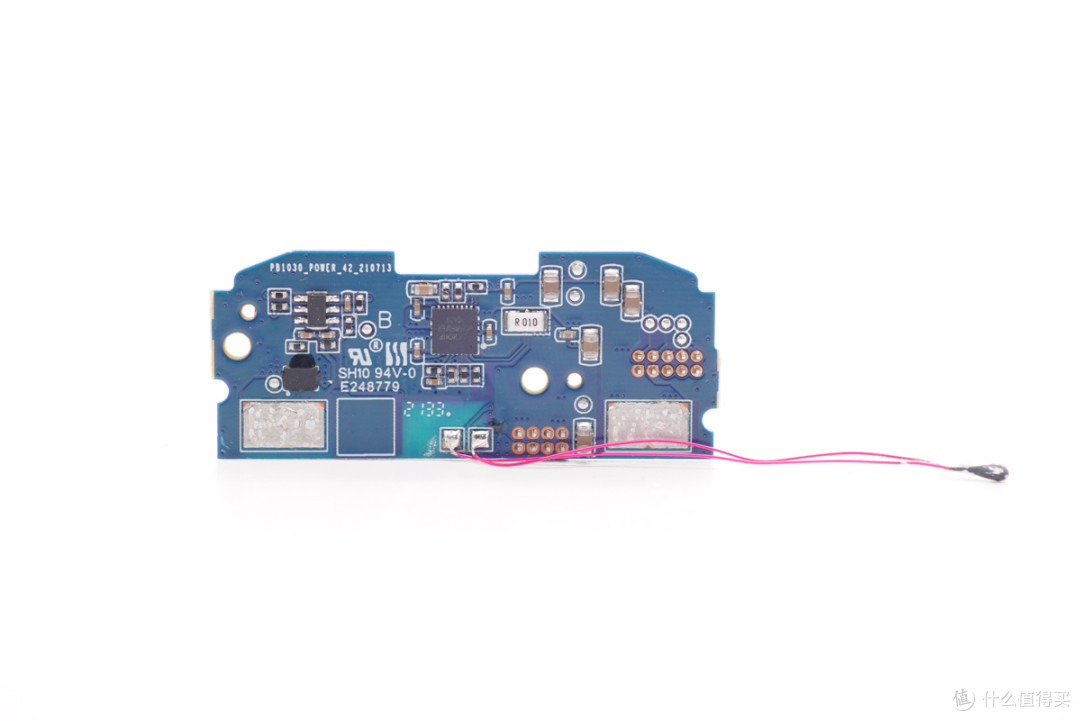

上層小板正面設有電源管理晶片、電池保護晶片以及保護管,熱敏電阻也是銲接在這塊小板上。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

另一面設有一顆電感,打膠加固。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

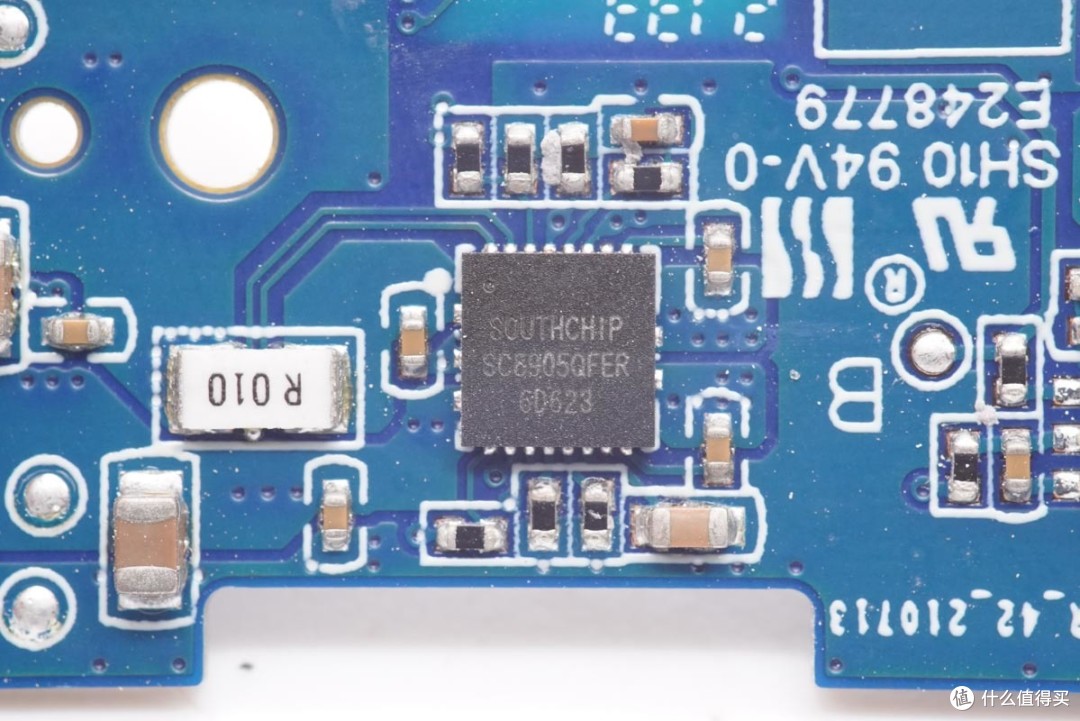

升降壓轉換採用南芯SC8905。這是一顆雙向同步升降壓轉換器,內部整合了4顆低導阻開關管,轉換效率超高以降低發熱,同時可以最大程度減小外圍器件BOM,最佳化PCB空間及成本。該晶片使用電流控制模式,支援超寬的2.7V至22V電壓輸入,可有效管理2節至4節電池的充電;當系統需要從電池獲取能量時,可實現電池反向放電功能。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

南芯SC8905擁有I2C介面,使用者可以通過I2C簡易快速的設定充電或者放電模式、充電電流、VINREG電壓、反向放電電壓、電流限流、開關頻率等;充電電壓及電流限流可通過外部電阻設定。SC8905還支援內部電流限流、過壓/欠壓保護、輸出短路保護以及過溫保護,可以確保系統能適應各種異常情況。

充電頭網瞭解到,採用南芯SC8905的產品還有大麥MFI認證三合一移動電源、紫米10000mAh移動電源高配版、綠聯MFi認證10000mAh雙向快充移動電源、飛宇手持三軸防抖穩定器等產品。此外,南芯的AC-DC、DC-DC、無線充晶片快充晶片還被廣泛應用在氮化鎵快充、車充、無線充電器等產品中。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

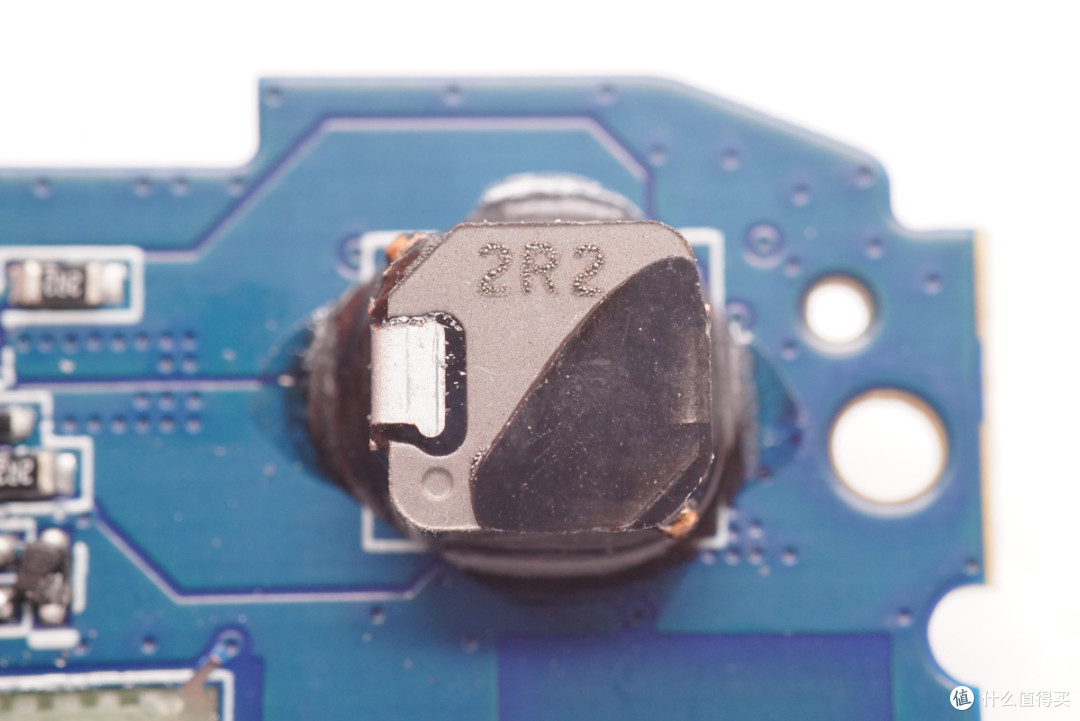

背面的2R2電感配合南芯SC8905進行升降壓實現充放電。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

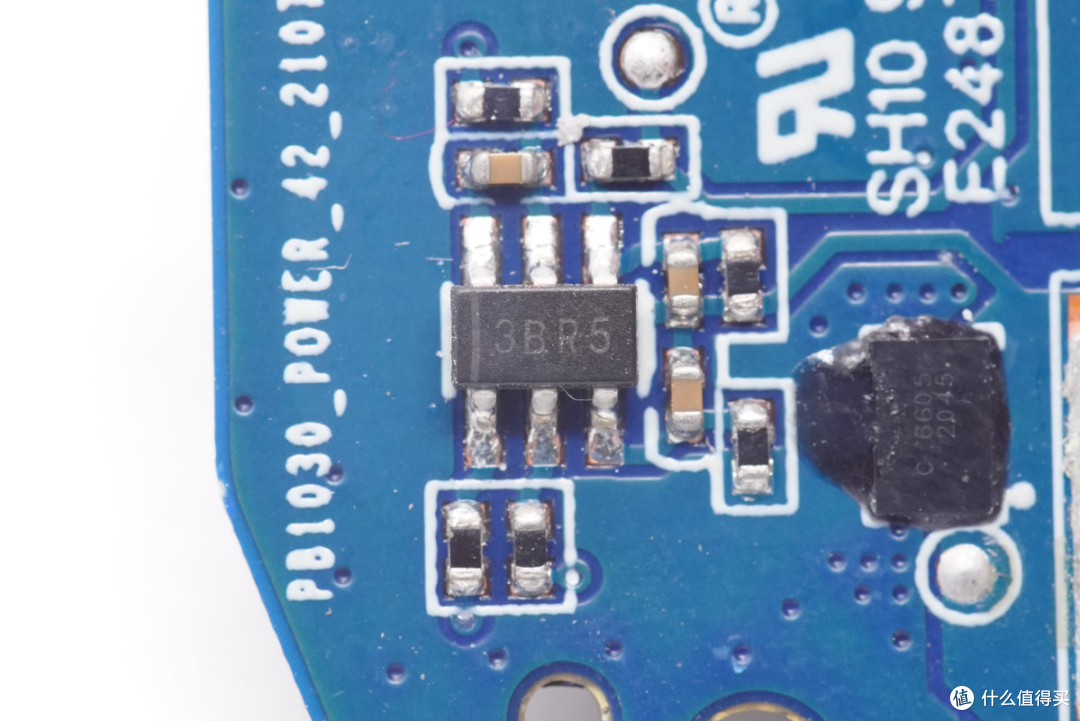

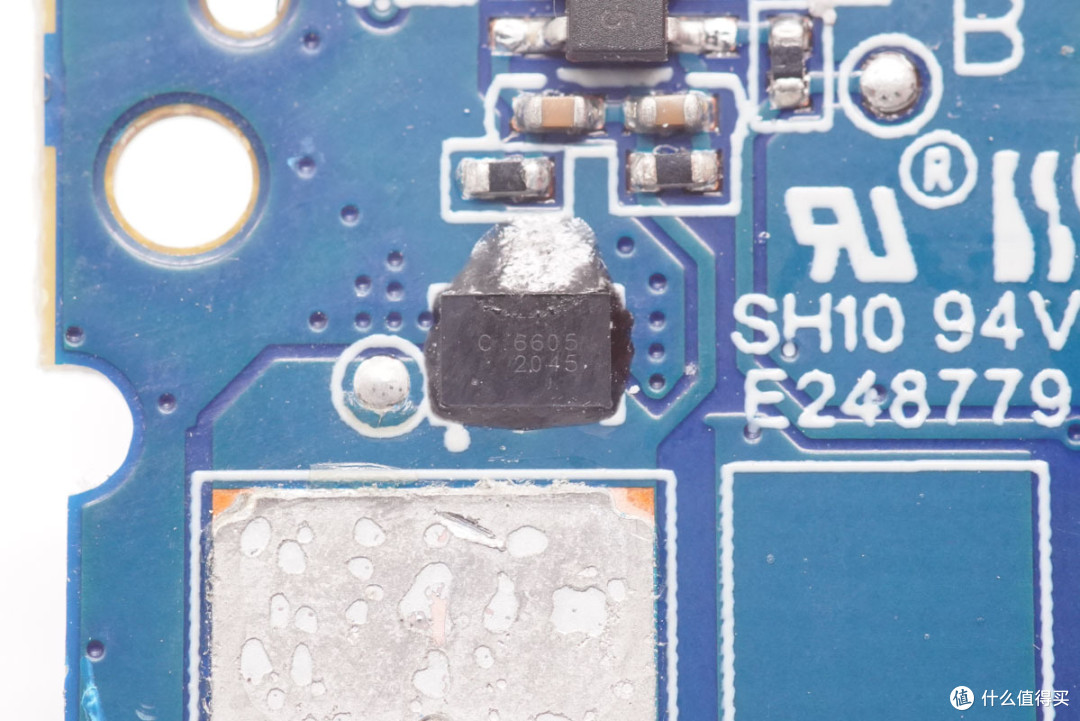

絲印3BR5的電池保護晶片。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

旁邊是一顆電池保護管,採用CSP封裝,貼片銲接。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

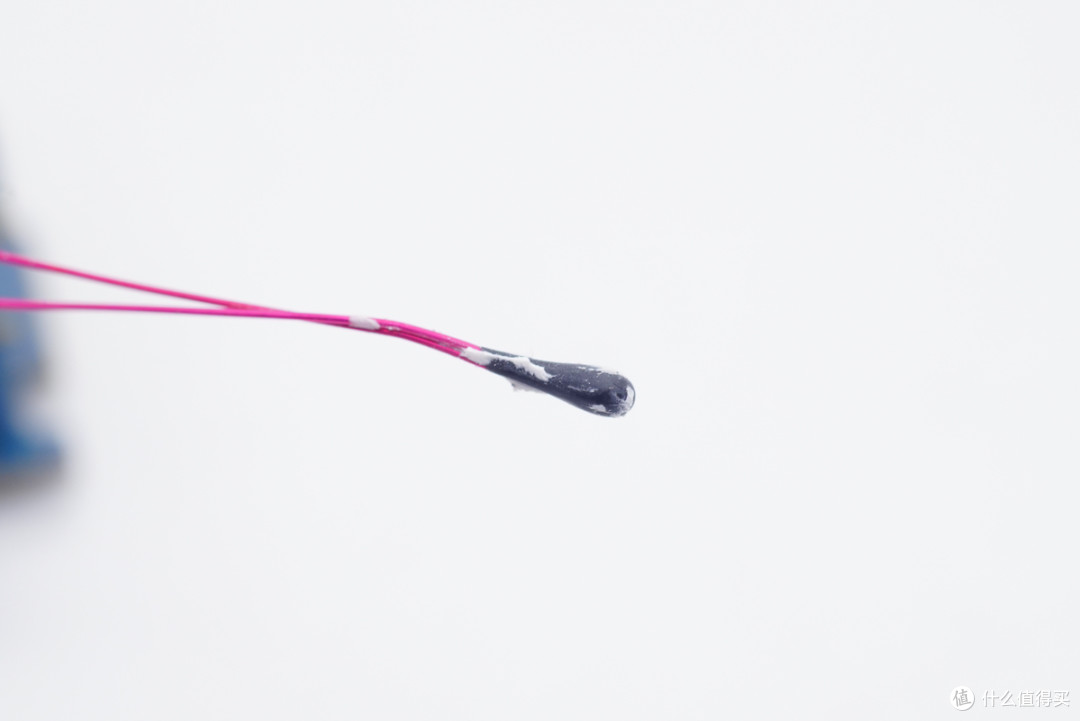

熱敏電阻特寫。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

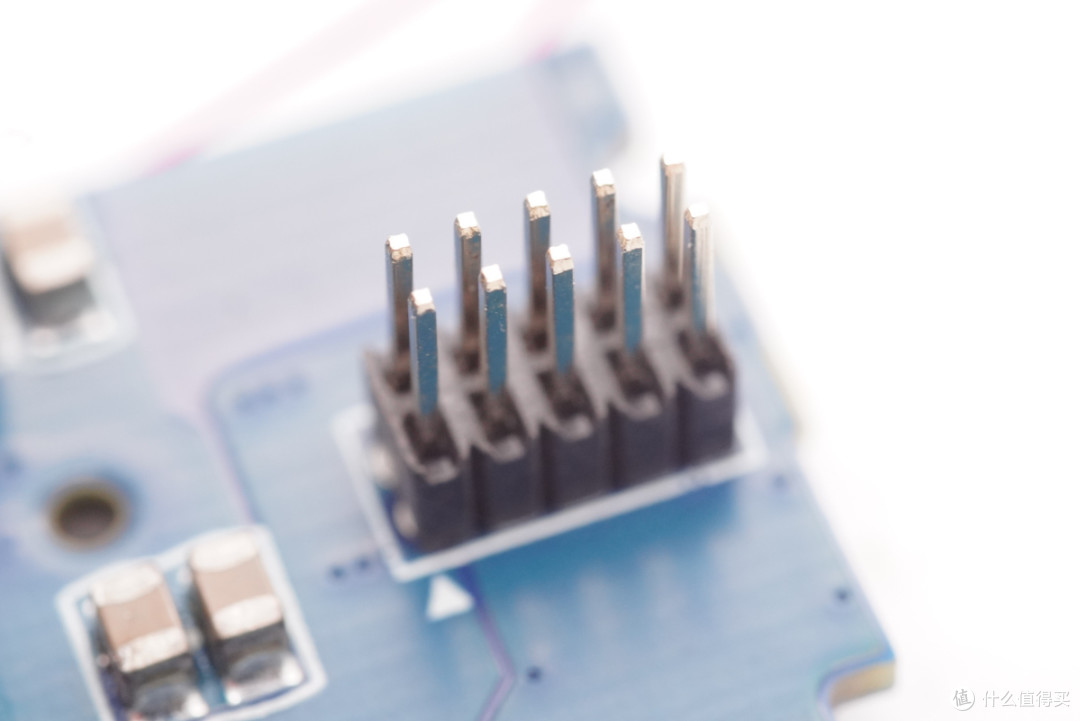

連接排針特寫。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

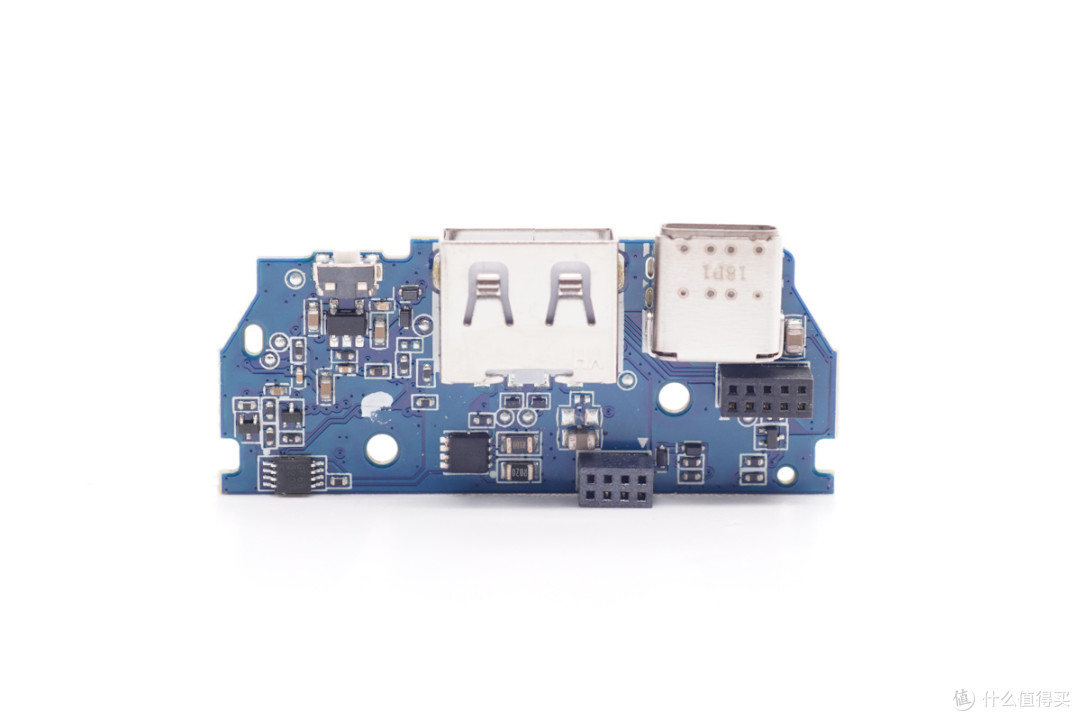

第二塊小板正面銲接電源鍵、USB母座以及A口快充晶片等。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

另一面設有MCU、協議晶片、保護管以及LED指示燈。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

絲印ZMA 6232AU晶片,紫米單晶片,用於電量指示燈、整機控制功能。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

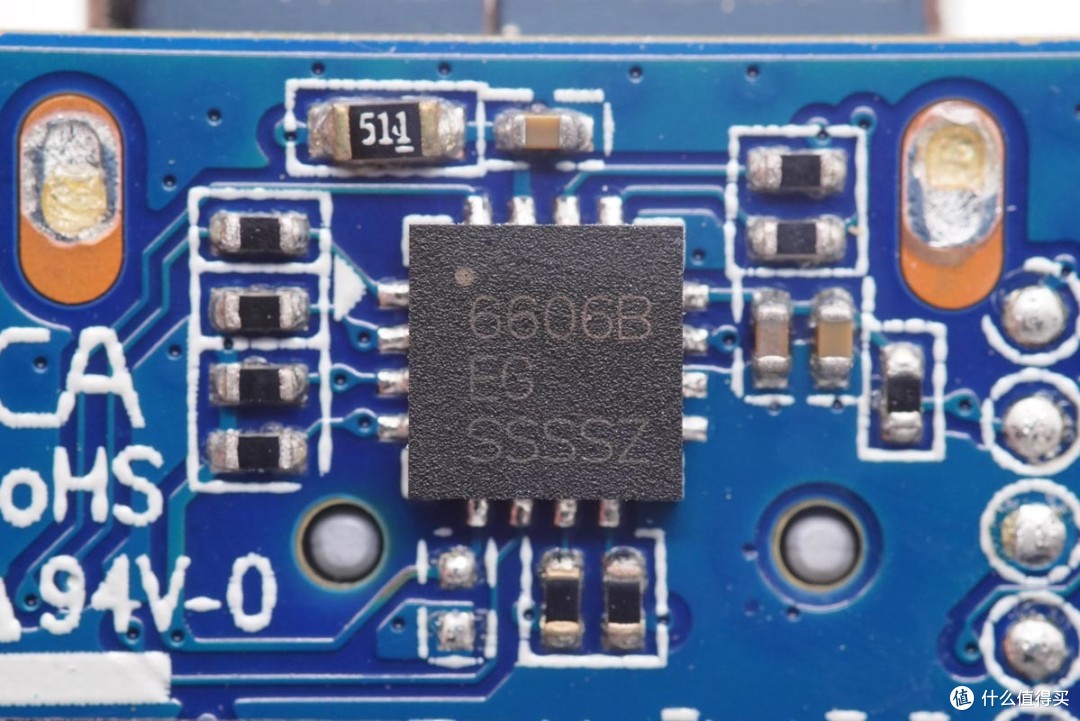

USB-C口協議晶片採用天德鈺FP6606。這是一顆高性能的USB PD3.0協議晶片,目前有TQFN-24和TQFN-16兩種封裝方式,除了支援USB PD3.0快充之外,天德鈺FP6606可以支援QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議,相容性很強。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

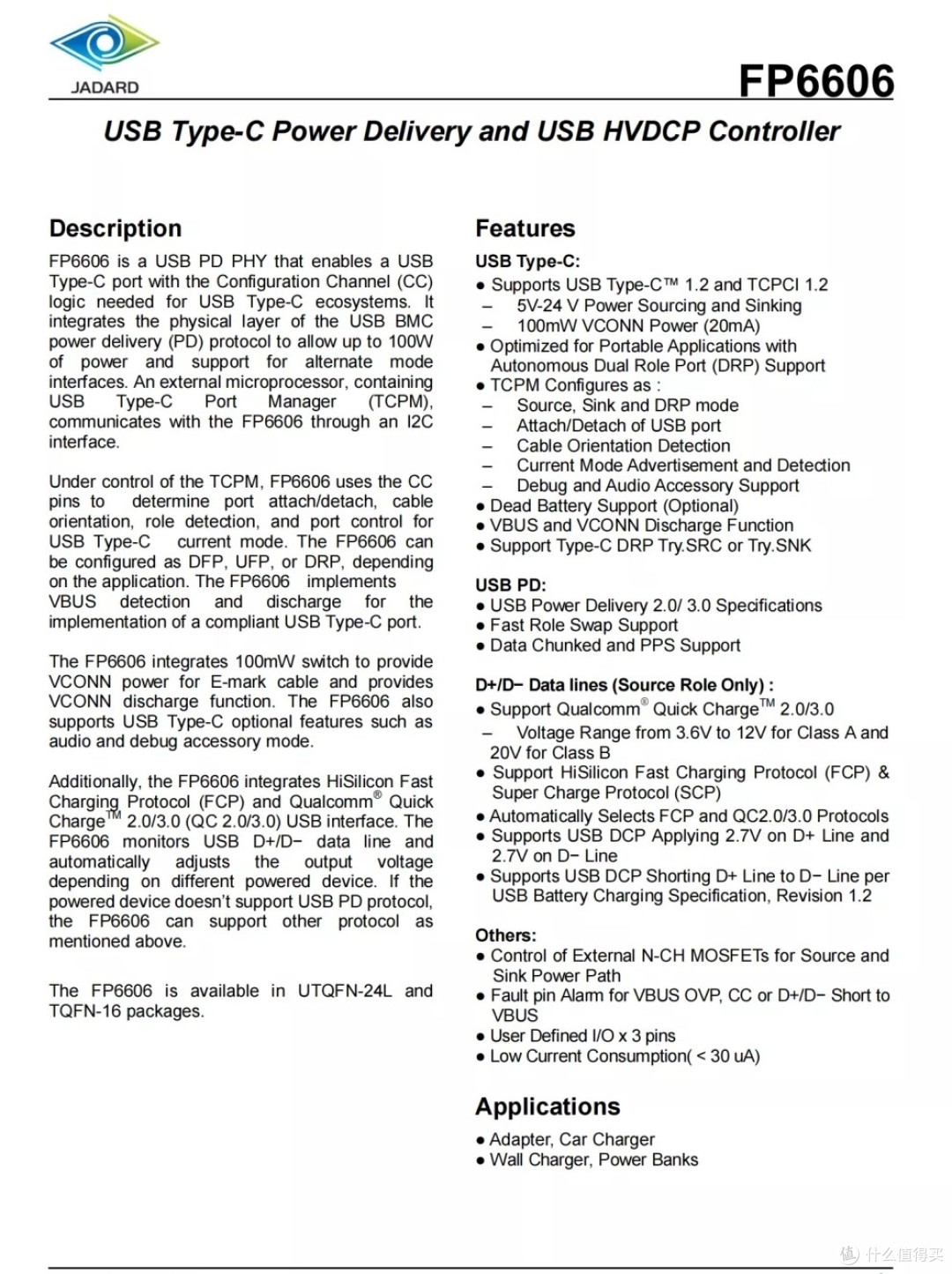

天德鈺FP6606B詳細規格資料。

充電頭網瞭解到,天德鈺FP6606晶片已被紫米20號200W PD快充移動電源、紫米10號 Pro移動電源、小米10000mAh移動電源 50W超級閃充版、紫米18W雙向PD快充移動電源尊享版10000mAh、小米20000mAh移動電源 50W超級閃充版等多款產品採用。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

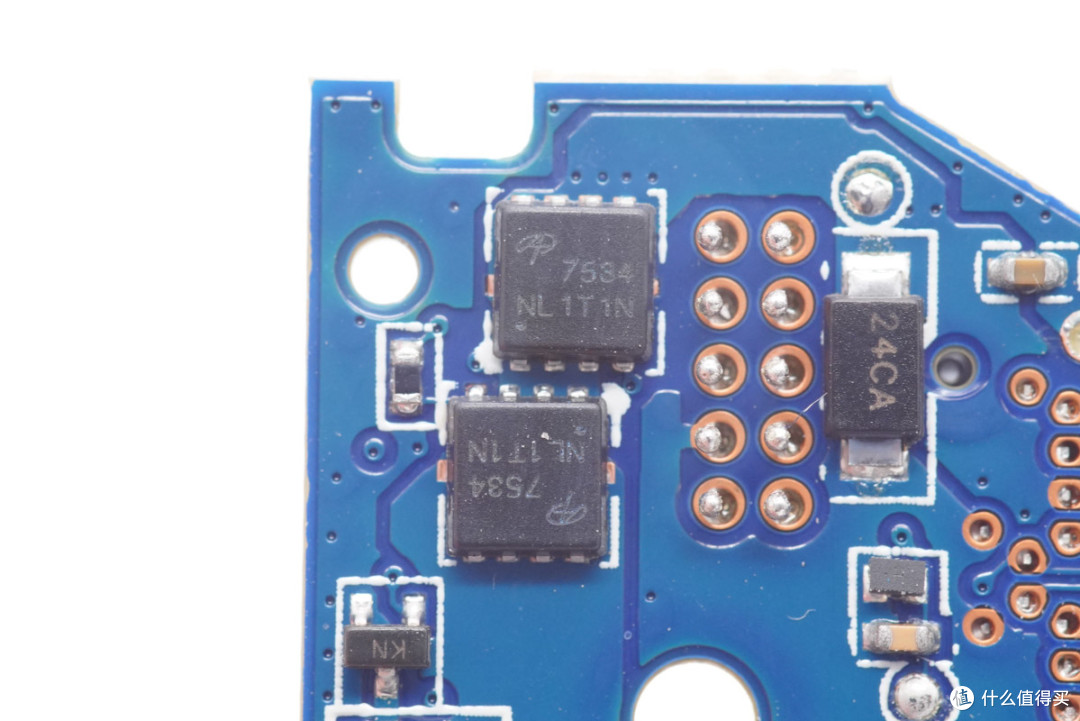

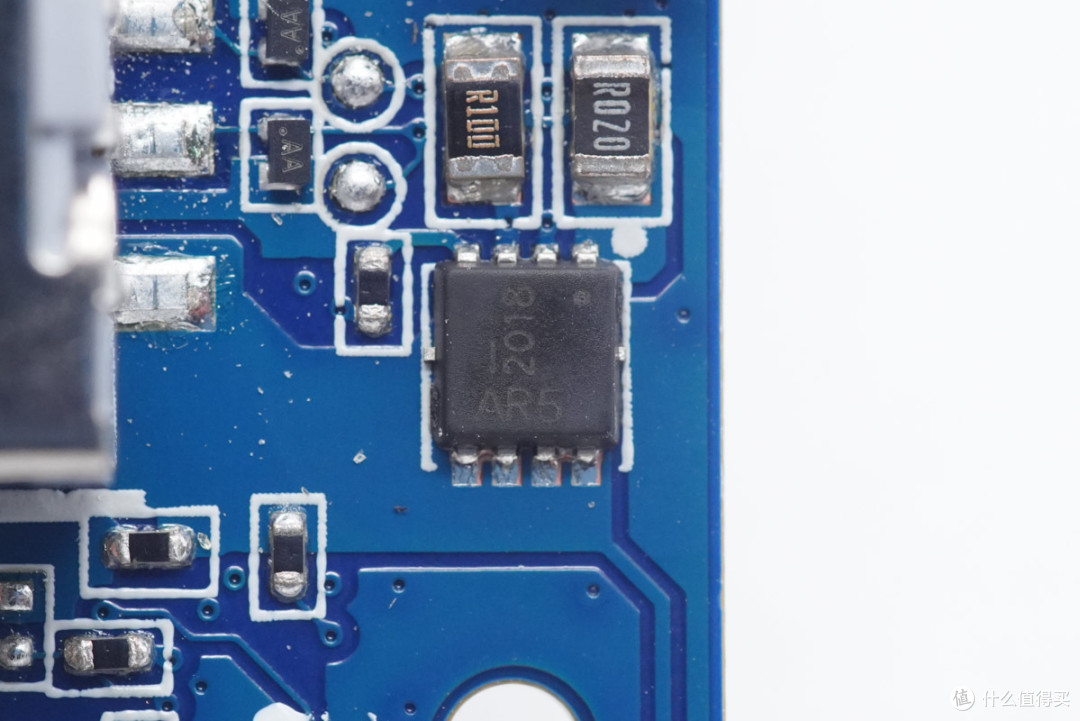

USB-C口輸入輸出切換保護開關管採用萬代AON7534,NMOS,耐壓30V,兩顆對向串聯防止倒灌。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

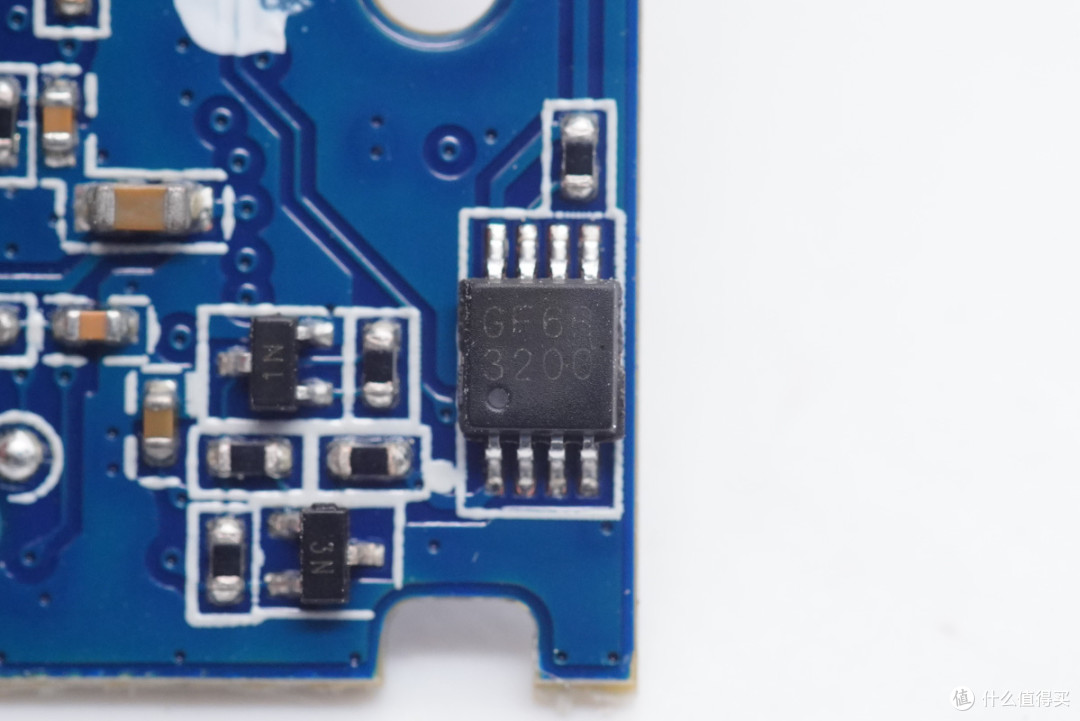

一顆絲印GF6R的協議晶片,用於A口快充支援。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

DIODES DMT3020LDV 雙NMOS,耐壓30V,用於負載檢測和關閉輸出。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

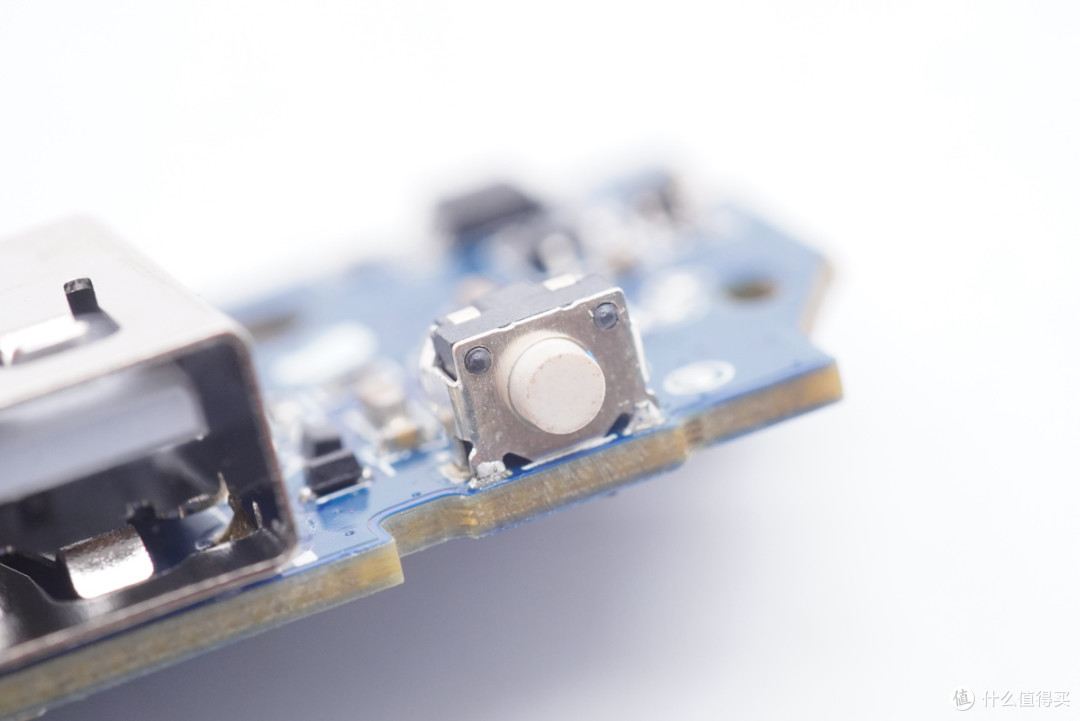

電源鍵貼片銲接。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

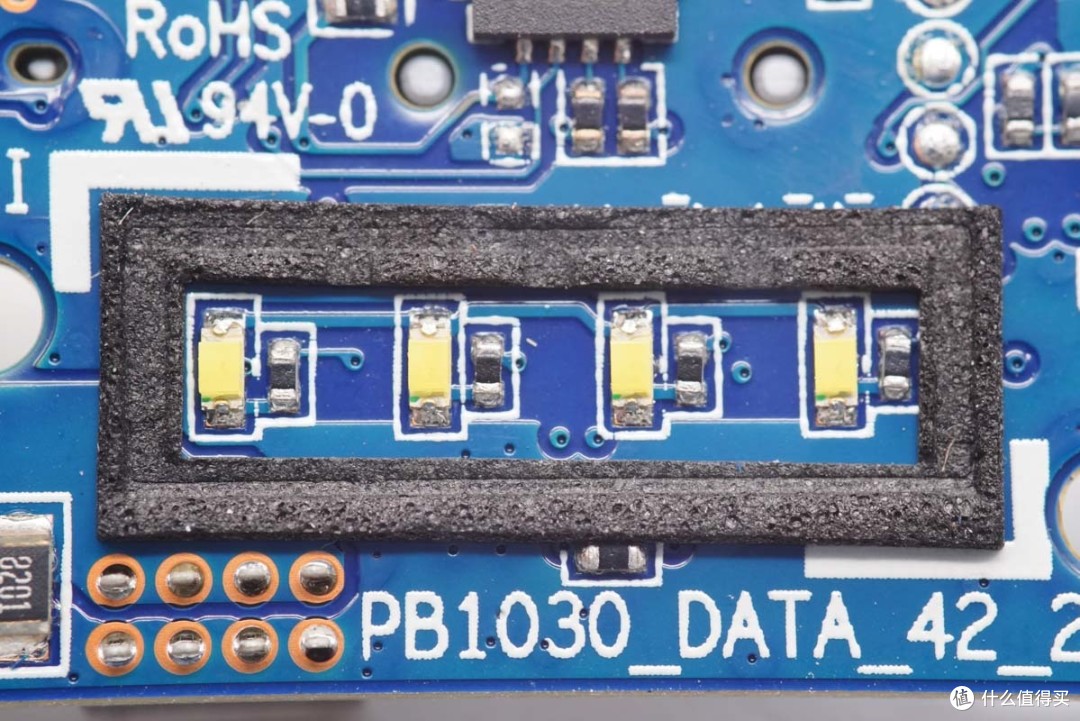

四顆LED電量指示燈,外套泡棉圈防止漏光。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

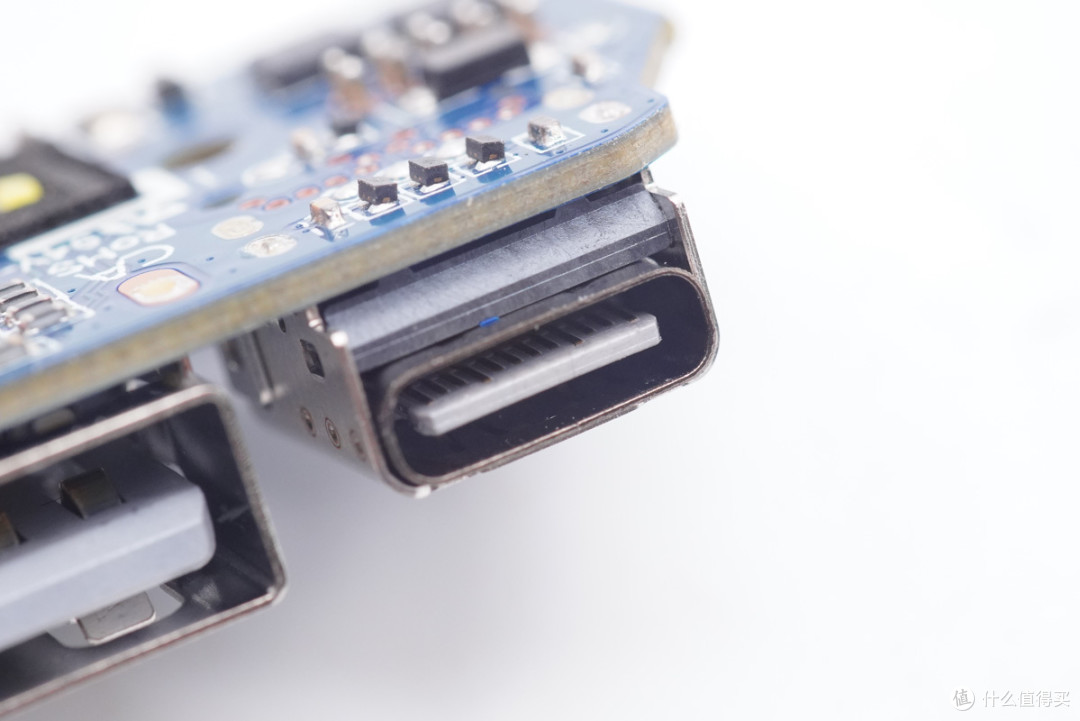

USB-C母座外套鋼套點焊加固,底部還有塑料板支撐。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

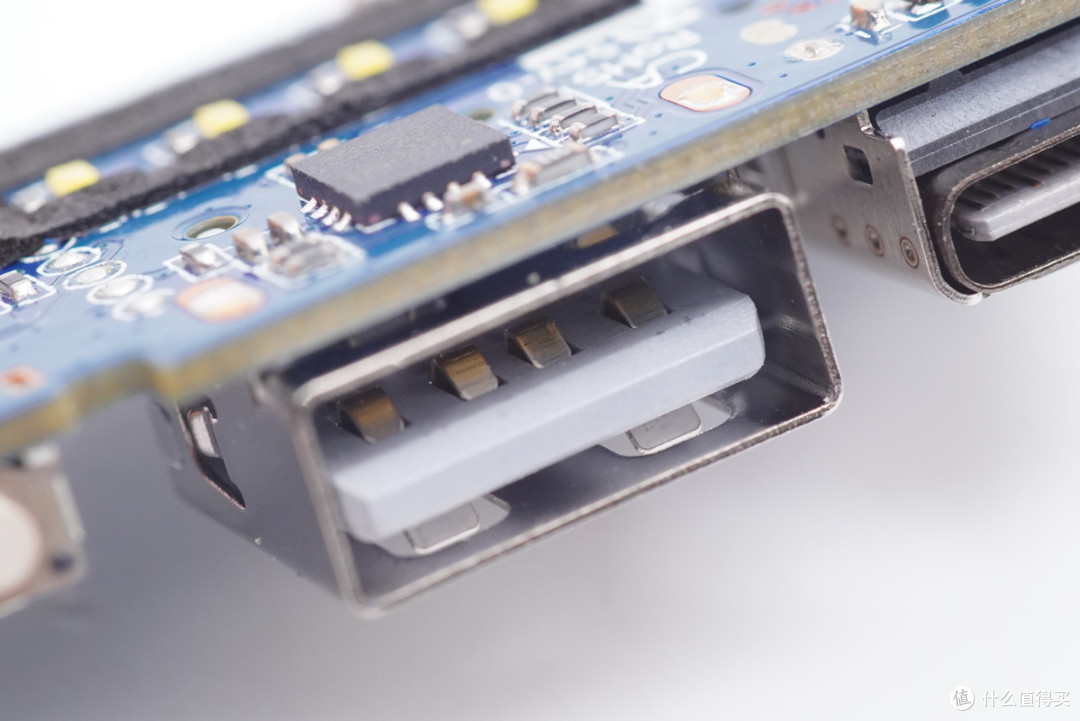

USB-A母座特寫。

拆解報告:MI小米10000mAh 33W快充充電寶口袋版Pro

全部拆解完畢,來張全家福。

充電頭網拆解總結

小米10000mAh充電寶口袋版Pro採用象牙白配色,整體十分圓潤,風格也很簡約,就連LED燈都屬於內建透光方式設計。此外貼心的附帶一條A/C to C短線,一條就能解決充電寶1A1C兩個介面的使用問題,無需再額外帶線。

產品設計上不僅為了方便使用者攜帶以及快速充電,還儘可能考慮了整體的美觀以及手感。性能上不僅支援小米的私有快充協議,滿足小米使用者的使用需求,還支援9V3A快充,可以給iPhone 13新機全速充電,對於蘋果使用者來說,也是一款很值得考慮的充電配件。

充電寶內部設有一個塑料框以及塑料板,實現對電池和PCB板的充分絕緣和加固保護,不然可以做得更小,但小米還是將安全可靠置於首位。此外塑料框鏤空幫助散熱,外殼上貼有散熱銅箔,還配有熱敏電阻進行溫度監控。

充電寶採用了兩顆三星21700動力電芯串聯而成的電池組;另外採用MCU+電源管理晶片的設計架構,電源控制部分選用南芯內建MOS的升降壓晶片SC8905,實現了精簡的外圍設計;採用天德鈺FP6606B晶片控制C口輸入輸出電壓。按鍵和介面均採用TVS進行靜電防護,整體用料做工可靠。
