Бронированные кабели для агрессивных сред: типичные ошибки при выборе
Работа с агрессивными средами быстро отрезвляет даже уверенных теоретиков. Там, где есть щелочи, кислоты, нефть, вибрация, грозовая коррозия и постоянные ремонты, кабель превращается из абстрактной строки в спецификации в один из ключевых элементов надежности всей установки. Ошибка в выборе бронированного кабеля редко проявляется сразу. Чаще сначала идут точечные повреждения, ложные срабатывания защиты, заносы по экрану, а потом уже аварийный ремонт, простой и вопросы от надзора.
Дальше разберем, какие просчеты при выборе бронированных кабелей для агрессивных сред встречаются чаще всего, на чем «горят» проектировщики, монтажники и эксплуатирующие службы, и как избежать этих ловушек. Формулировка «Бронированные кабели: выбор для агрессивных сред» в реальной жизни всегда упирается в компромисс между стойкостью, стоимостью и возможностью выполнить реальные работы на объекте.
Что на самом деле считать агрессивной средой
В переписке с проектировщиками часто встречаю формулировку «условия эксплуатации: агрессивная среда». Но под этим могут скрываться совершенно разные картины. Для кабеля важны конкретные факторы, а не общая оценка.
Агрессивность для кабельной продукции складывается из сочетания химических и физических воздействий. Даже «чистый» цех с сильной вибрацией и утечками масла может быть для кабеля опаснее, чем коррозионно-активный грунт, если тип кабеля выбран неверно.
Характерные проявления агрессивной среды с точки зрения бронированных кабелей:
химическая атака оболочки и брони: кислоты, щелочи, солевые аэрозоли, нефть и нефтепродукты, растворители, технологические газы; повышенная влажность с циклами конденсации и высыхания, особенно в сочетании с солями; механическое воздействие: вибрация, удары, наезды техники, просадка грунта, абразивное трение; повышенные температуры, в том числе кратковременные перегревы и локальный нагрев от оборудования; токи утечки, блуждающие токи и блуждающая коррозия, магнитные поля.
На практике ошибка номер один: при выборе бронированного кабеля для агрессивной среды смотрят только на химическую стойкость изоляции и оболочки, игнорируя коррозионную стойкость брони и реальную механику укладки и эксплуатации.
Ошибка 1. Выбор «по привычке» одного типа брони на все случаи жизни
В старых проектах по инерции часто закладывали стальные ленты или круглую стальную проволоку как универсальную броню для силовых кабелей. На открытых площадках нефтебаз и химпроизводств это приводило к одинаковому сценарию: через 3 - 7 лет броня местами сгнивает, местами вспучивается, образуются локальные участки без нормальной защиты, а иногда и с нарушением герметичности оболочки.
Типичная цепочка ошибок выглядит так. Считают, что стальная броня раз «бронированная», значит стойкая. Условия описаны общими словами, без расшифровки: «среда умеренно агрессивная, категория 2». Кабель берут по каталогу с пометкой «для прокладки в земле, подвержен механическим воздействиям», не уточняя вид грунта, уровень грунтовых вод, наличие солей, нефтепродуктов. Через несколько лет при раскопке выясняется, что броня превратилась в рыхлую корку, а в местах напряжений по изгибу появились трещины оболочки.
Стальная лента или проволока остаются хорошим вариантом для нормальной или слабо агрессивной среды, особенно в сухом грунте или в траншее с песчаной подсыпкой. Но в среднеагрессивных и сильнодействующих средах без допзащиты, более стойких материалов брони или перехода на неметаллическую броню это лотерея.
Хуже всего проявляет себя выбор обычной стальной брони в коррозионно-активных грунтах с хлоридными или сульфатными солями, на участках с блуждающими токами, а также при частых подтоплениях и замерзаниях. Если к этому добавляется механизм локальных повреждений от ковшей и колес техники, ресурс кабеля снижается вдвое по сравнению с расчетным.
Ошибка 2. Недооценка роли оболочки и наружного покрова
В агрессивной среде оболочка кабеля становится первой линией обороны. Нередко можно увидеть проект, где заказывают «самую толстую броню» и почти не обсуждают материал оболочки. Это обратная логика. Броня должна работать в тех условиях, которые ей создает оболочка и наружный покров.
Типичные промахи:
выбор ПВХ оболочки в зоне постоянного контакта с нефтью, маслами и растворителями, хотя давно доступен полиэтилен высокой плотности или специальные марки ПВХ и компаундов с повышенной химстойкостью; использование кабелей с черной оболочкой без специальных добавок для ультрафиолета на открытых эстакадах, где через 5 - 8 лет возникает трещиноватость; экономия на наружном покрове (например, отсутствие дополнительной защитной оболочки поверх брони при прокладке в особо агрессивных грунтах или в бетоне с химическими добавками).
Практический пример. На одном из объектов в зоне технологических лотков использовали бронированный кабель с ПВХ оболочкой, не рассчитанной на постоянный контакт с маслом. Лотки периодически заливало гидравлической жидкостью. Внешне броня в порядке, но ПВХ за три года размягчился и местами «сполз» с кабеля, появились локальные вздутия. Любая дополнительная механическая нагрузка там уже опасна.
Выбор материала оболочки и наружного покрова всегда нужно рассматривать в связке с типом брони. Если химическая среда агрессивна, но механические риски умеренные, иногда выгоднее использовать кабель с усиленной химстойкой оболочкой и облегченной или неметаллической броней, чем традиционную стальную броню под слабостойкой оболочкой.
Ошибка 3. Игнорирование температурного режима в сочетании с химией
Производители в каталогах честно пишут стандартные диапазоны рабочих температур, но на реальном объекте температура на оболочке и в зоне брони нередко отличается от расчетной. В агрессивных средах это критично, потому что химическая стойкость материалов сильно зависит от температуры.
Распространенные ситуации:
прокладка бронированных кабелей вдоль трубопроводов с горячими средами без учета теплового влияния, где фактическая температура на оболочке стабильно выше паспортной верхней границы на 10 - 15 °C; кабели на крышах и эстакадах в южных регионах, где летом черная оболочка нагревается до 70 - 80 °C, а в проекте учтена только температура окружающего воздуха; кабелизация вблизи печей и тепловых агрегатов, рядом с которыми локальные перегревы происходят регулярно.
На фоне повышенной температуры даже относительно нейтральная среда (влага, слабощелочная пыль) начинает работать как ускоритель старения полимера. Если к этому добавить химически активные примеси, ресурс брони и оболочки падает в разы. Сталь в условиях тепловых циклов и постоянной влажности корродирует значительно быстрее, причем часто под остатками слабо поврежденной оболочки, невидимо снаружи.
При выборе бронированных кабелей для агрессивных сред всегда имеет смысл оценивать не просто «температуру окружающего воздуха», а диапазон фактических температур на трассе, с учетом нагрева от солнца, оборудования, грунта и соседних коммуникаций. Иногда лучше сразу уйти на кабели с повышенной термостойкостью оболочки и брони, чем потом объяснять ускоренный износ.

Ошибка 4. Механические воздействия недооценены, защита завышена «на всякий случай»
Другая крайность: в условиях, где агрессивность среды в основном химическая, проектировщик, опасаясь повреждений, закладывает максимально тяжелую броню. В результате кабель получается слишком жестким, плохо монтируется в стесненных условиях, возрастает риск микроповреждений оболочки при изгибах, особенно в зимний монтаж.
На объектах с сильной вибрацией (насосные, компрессорные станции, дробильные цеха) массивная стальная броня может работать хуже, чем продуманная система подвески и частичной неметаллической защиты. Жесткий кабель в условиях постоянной вибрации и движения опор испытывает высокие локальные напряжения, особенно в местах ввода в оборудование. Там часто появляются надломы и трещины по радиусу изгиба.
Классический механический просчет в агрессивной среде выглядит так: среда сильная химически, механика умеренная, а выбирают кабель, «как для карьерных линий». В итоге монтажники вынуждены делать более крутые изгибы, чем допускает кабель, перегружают вводы в шкафы и клеммные коробки, и спустя несколько лет именно в этих местах начинаются проблемы.
Оптимальный подход: сначала честно оценить, какие именно механические риски реальны. Есть ли вероятность прямых ударов и наезда техники. Насколько часто будут вскрывать грунт или лотки. Какова реальная вибрация. И уже после этого подбирать тип и толщину брони, а не «максимум на всякий случай».
Ошибка 5. Неверное применение неметаллической брони
Неметаллические виды брони и усиленной защиты перечисляют в каталогах охотно, но использовать их по назначению научились не везде. Часто к неметаллической броне относятся как к «облегченному варианту», пригодному только там, где механическая нагрузка мала. На самом деле правильно выбранная неметаллическая броня может быть крайне эффективной в агрессивных коррозионных средах, особенно при наличии блуждающих токов.
Распространенное заблуждение: неметаллическая броня видится менее долговечной и надежной, потому что «не сталь». В реальности в нефтехимическом производстве стеклонитевые и арамидные элементы часто работают лучше, чем стальные, именно за счет отсутствия электрохимической коррозии.
Ошибки при выборе и применении:
попытка использовать неметаллическую броню там, где есть риск точечных ударов или воздействия зубчатых ковшей, то есть в условиях, для которых она не рассчитана; игнорирование особенностей монтажа: такие кабели требуют аккуратного разделывания и специальных наконечников или муфт, а не «как получится»; выбор неметаллической брони в зонах с высокой температурой, где материалы могут терять прочность.
Если говорить о выборе бронированных кабелей для агрессивных сред в целом, часто оптимальной оказывается комбинированная схема: металл для защиты от локальных механических ударов плюс продуманная наружная оболочка и антикоррозионные решения, или же неметаллическая броня там, где главное зло - коррозия и блуждающие токи.
Ошибка 6. Пренебрежение требованиями по взрывозащите и искробезопасности

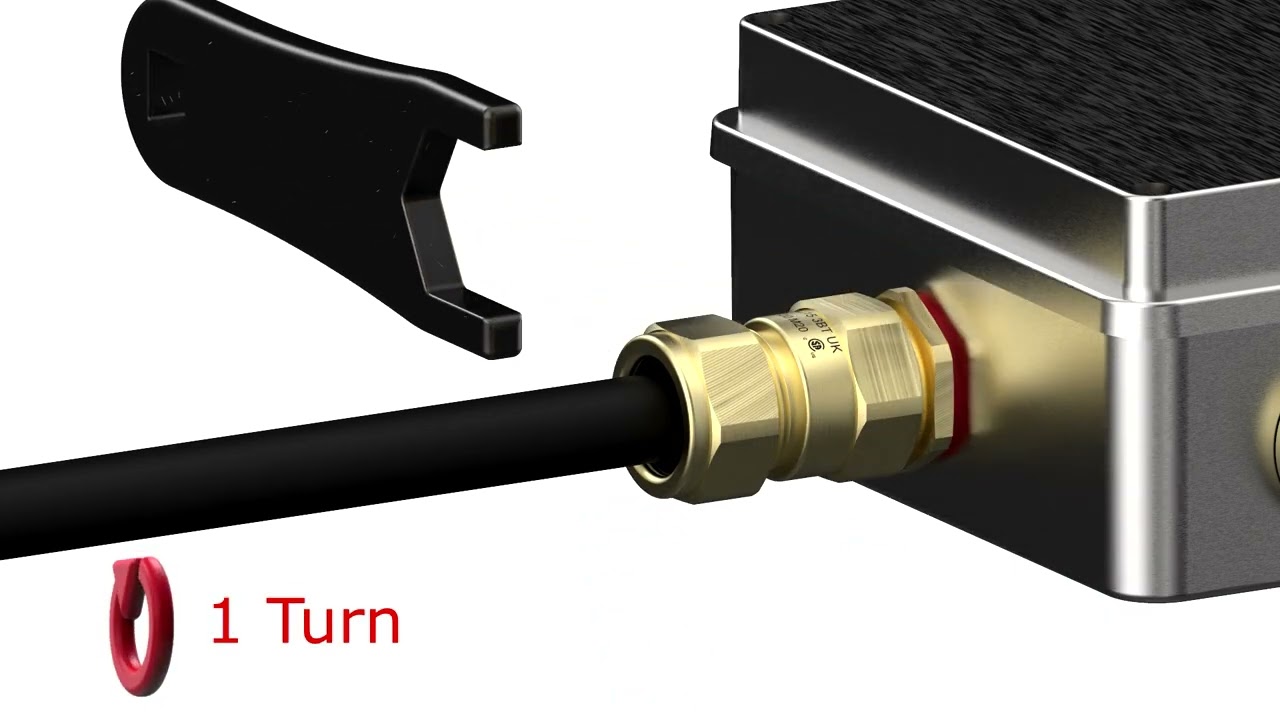

В зонах, где присутствуют взрывоопасные газы или пыль, выбор бронированного кабеля нельзя вести только через призму химии и механики. Броня, экран, схема заземления и тип кабельных вводов напрямую влияют на уровень безопасности.
Типичный просчет: инженер по КИПиА выбирает кабель с металлизированной оболочкой и броней, не согласовав схему заземления и экранирования с требованиями по искробезопасным цепям. В результате броня оказывается либо подвешенной по потенциалу, либо замыкает петли, создавая паразитные токи. На некоторых производствах это приводило к ложным срабатываниям систем защиты и повреждению чувствительной электроники.
Другая крайность: полный отказ от металлической брони в зоне, где возможны механические удары и разрывы, лишь бы «не было металла». При аварийном ударе острого предмета такой кабель повреждается быстро, а последствия в взрывоопасной зоне очевидны.
Подбор бронированных кабелей в таких средах всегда должен идти в связке с системой взрывозащиты объекта. Не только по маркировке исполнения, но и по способу прокладки, заземлению, типу вводов, муфт и распределительных коробок.
Ошибка 7. Отсутствие адаптации к локальным условиям грунта и прокладки
Земля «на глаз» выглядит одинаково. В документах нередко фигурирует формулировка «грунт суглинок, влажный», без подробностей по химическому составу и сезонным изменениям. На деле коррозионная активность грунтов сильно различается на десятках метров, особенно рядом с технологическими стоками, старыми коммуникациями, железнодорожными путями.
Распространенная практика: заказывать один тип бронированного кабеля на весь объект, включая разные участки трассы, от сухих насыпей до болотистых низин. В результате на части трассы кабель отрабатывает нормативный срок, а в «трудных» местах броня деградирует вдвое быстрее. Внешне это проявляется единичными авариями на отдельных участках, и далеко не всегда кто-то связывает это с изначальным выбором типа брони.
Один из рабочих подходов, который хорошо зарекомендовал себя на крупных промышленных объектах: анализировать трассу по зонам и, если того требуют условия, принимать разные решения по бронированию и дополнительной защите даже в рамках одной марки кабеля. Это сложнее логистически, но значительно увеличивает срок службы и снижает аварийность.
Ошибка 8. Экономия на дополнительных защитных мерах
Кабельная броня не должна быть единственной sovsekretno.ru линией обороны. Там, где среда действительно агрессивная, хорошо работает сочетание не только правильно выбранного кабеля, но и инженерных решений вокруг него.
Экономят обычно на подсыпке и разделительных слоях при прокладке в грунте, на правильных кабельных лотках и крышках, на механической защите от наездов. Самый вредный аргумент: «у нас же броня, выдержит». В агрессивной среде каждое микроповреждение оболочки превращается в входную точку для влаги и химии, а броня начинает корродировать изнутри. Через несколько лет мы получаем хорошо выглядящий снаружи кабель с потерянной несущей способностью брони.
Простой пример: в среднеагрессивном солоноватом грунте, при наличии подземных стоков, разница между кабелем, уложенным в песчаную подсыпку с сигнальной лентой и обваловкой, и кабелем, «утрамбованным как есть», по сроку службы может достигать 1,5 - 2 раз, даже если марка кабеля и тип брони одинаковые.
Ошибка 9. Неверный пересчет зарубежных спецификаций
Все чаще промышленные объекты строятся по смешанным стандартам, когда общая концепция взята из зарубежного проекта, а конкретная кабельная продукция выбирается по локальным ГОСТ и ТУ. При этом заказчики ожидают уровня надежности и ресурса, заложенного в исходном проекте.
Распространенная ошибка: буквальный, но формальный перевод требований по типу брони и оболочки. Например, в оригинальной спецификации заложен кабель с алюминиевой гофрированной оболочкой, дополнительно защищенной наружной пластиковой оболочкой, рассчитанный на конкретные виды коррозионных воздействий. При адаптации спецификации его заменяют на силовой кабель с обычной стальной лентой и стандартной ПВХ оболочкой «аналогичного» класса напряжения и сечения. На бумаге все выглядит сопоставимо, но по факту уровень антикоррозионной защиты совсем другой.
В таких случаях полезно не просто искать формальный аналог, а разбирать, какие конкретные риски закладывал исходный проектировщик. От чего именно он хотел защититься: от механических повреждений, от коррозии, от грызунов, от огня, от блуждающих токов. И только после этого искать локальные решения, которые обеспечат тот же уровень стойкости, а не только похожие буквы в маркировке.
Ошибка 10. Игнорирование сервисного и ремонтного аспекта
Даже идеальный с точки зрения расчетов бронированный кабель в агрессивной среде окажется проблемным, если его невозможно нормально разделывать, монтировать и ремонтировать в реальных условиях площадки. Здесь сталкиваются два мира: проектный и монтажный.
Ошибки типичны:
выбор излишне сложных конструкций брони для участков, где часто вскрывают трассу или выполняют врезки; отсутствие в проекте четких указаний по типу муфт и вводов, совместимых с конкретной броней и оболочкой, что приводит к импровизации на месте; недооценка того, что часть ремонтов будут делать в мороз, под дождем, на высоте или в стесненном пространстве.
На одном из объектов тяжелую стальную броню выбрали именно из соображений механики и агрессивности среды, но не учли, что часть вводов расположена внутри плотных металлоконструкций, где радиус изгиба пришлось делать меньше допустимого. Итог - регулярные повреждения в зоне вводов, особенно после периодических ремонтов. Впоследствии при реконструкции часть трассы перевели на кабели с облегченной броней и модифицированной системой подвески, и число отказов резко снизилось.
Когда идет разговор о «Бронированные кабели: выбор для агрессивных сред», редко вспоминают эксплуатационщиков, которые будут жить с этим выбором 20 лет. Между тем простой вопрос: «как и кто будет это ремонтировать через 10 лет» иногда сильнее влияет на правильность выбора, чем тонкие теоретические расчеты.
Как минимизировать риск ошибок: практический подход
Чтобы не повторять одни и те же промахи, полезно встраивать в процесс выбора кабеля несколько простых, но дисциплинирующих шагов. Для наглядности приведу короткий рабочий чек-лист, который хорошо зарекомендовал себя на реальных проектах.
Разделить трассу на однородные участки по условиям: химия, влажность, температура, механика, сель, снег, возможные подтопления, взрывоопасность. Для каждого участка описать риски в порядке значимости: что опаснее всего для кабеля именно здесь, а не в среднем по объекту. Сверить требования к оболочке, броне и наружному покрову с реальными значениями, а не усредненными нормами (данные по почве, стокам, технологическим выбросам, температурным режимам). Проверить доступность монтажных и ремонтных решений: есть ли подходящие муфты, вводы, инструмент, обученный персонал. Закладывать не только кабель, но и систему его защиты: подсыпки, лотки, кожухи, предупредительную сигнализацию трассы, дренажи.
Даже такой короткий список сильно уменьшает вероятность грубых просчетов и вынуждает обсуждать реальные условия, а не общие формулировки.
Как выбирать между типами брони в агрессивных средах
На выбор типа брони чаще всего влияют три фактора: механика, коррозия и особенности эксплуатации (включая электробезопасность и взрывозащиту). Проще всего сопоставить основные варианты и их поведение в разных условиях.
Стальная лента. Хорошо работает при равномерных механических нагрузках в умеренно агрессивных грунтах и в бетоне без активных химдобавок. Плохо переносит длительный контакт с солевыми растворами и постоянную влажность, если оболочка не обеспечивает надежную изоляцию. Стальная проволока (круглая или плоская). Обеспечивает высокую стойкость к точечным ударам и продольным растягивающим усилиям, удобна при вертикальной прокладке и в местах возможного наезда техники. В агрессивной среде без дополнительных мер корродирует быстрее, чем лента, за счет большей площади контакта с агрессивными веществами. Алюминиевая гофрированная оболочка (как элемент брони и герметизации). Обладает хорошей коррозионной стойкостью во многих грунтах и к ряду химически активных сред, легче стали, но требует аккуратного монтажа: недопустимы перегибы и заломы. Чувствительна к щелочным средам и некоторым видам химически активных бетонов. Неметаллические (стеклонитевые, арамидные) элементы брони. Отличаются высокой коррозионной стойкостью и малым весом, удобны там, где блуждающие токи представляют значимый риск, а механические нагрузки относительно предсказуемы. Не заменяют силовую металлическую броню в условиях тяжелых ударных воздействий.
Выбор всегда делается не по одному признаку, а по совокупности. Нет идеальной брони «на все случаи жизни», как нет и универсальной оболочки. Грамотное решение почти всегда выглядит как продуманная комбинация материалов и инженерных мер.
Организация обратной связи между проектом и эксплуатацией
Отдельно стоит сказать о том, как накапливать опыт и не наступать на те же грабли на разных объектах. В крупных компаниях хорошо работают практики, когда при плановых ремонтах и вынужденной перекладке кабеля фиксируют фактическое состояние брони, оболочки и жил, с привязкой к типу кабеля, способу прокладки и условиям. Несколько десятков таких наблюдений по объекту уже дают картину, какие решения реально живут 15 - 20 лет, а какие начинают сыпаться на пятом году.
Полезно организовать регулярный обмен информацией между проектировщиками, службой эксплуатации и службой охраны труда и промышленной безопасности. Там, где это сделано, ошибки при выборе бронированных кабелей для агрессивных сред повторяются реже, а спецификации со временем становятся все более реалистичными.

Практика показывает, что даже небольшие корректировки (переход на другую оболочку, изменение типа брони, введение обязательной песчаной подсыпки или смена лотков) могут радикально снизить количество аварий и объемы внеплановых ремонтов.
Выбор бронированных кабелей в агрессивных средах всегда будет компромиссом между ресурсом, стоимостью и возможностью смонтировать и обслуживать систему в реальных условиях. Ошибки здесь дорого стоят, но большинство из них довольно предсказуемы: недооценка коррозии, неучтенные температуры, чрезмерно оптимистичная оценка механики, несогласованность с требованиями взрывозащиты и сервисности. Чем тщательнее вы разложите по полочкам условия среды до выбора типа брони и оболочки, тем меньше сюрпризов получите через пять - десять лет эксплуатации.
